Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | SDE3 " |
|---|---|---|---|
| Tỉ số truyền: | 31: 1 | Mô-men xoắn đầu ra định mức: | 600 Nm |
| Giữ mô-men xoắn: | 1500 Nm | Mô-men xoắn nghiêng: | 5800 Nm |
| Hiệu quả: | 40% | Loại xoay: | theo chiều ngang và chiều dọc |
| Làm nổi bật: | 3 Inch Slew Drive Gearbox,Dual Axis Slew Drive Gearbox,Solar Tracking System Slew Gearbox |
||

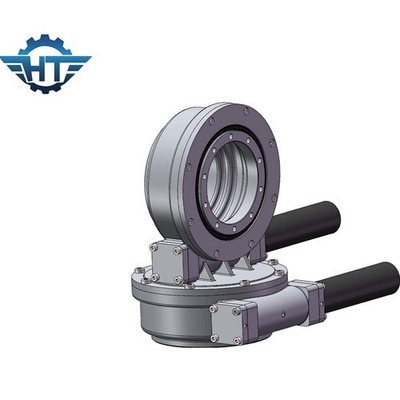

Hộp số truyền động trục kép 3 inch có độ chính xác cao cho hệ thống theo dõi năng lượng mặt trời 24V
Mô tả Hộp số Truyền động Trục kép
1. bộ truyền động quay vòng của chúng tôi được sử dụng rộng rãi trong các hệ thống theo dõi năng lượng mặt trời, phương tiện xây dựng đặc biệt, máy móc cảng và tuabin gió nhỏ
2. chúng tôi có đầy đủ thiết bị với tất cả các máy móc tiên tiến cho quá trình sản xuất, lắp ráp, kiểm tra, thử nghiệm và làm sạch tự động và sơn và dây chuyền sơn điện.
Truyền động quay là sự kết hợp của vòng quay với trục trấu sâu đồng hồ cát, bộ phận này cung cấp khả năng tiếp xúc với răng nhiều hơn, tăng mô-men xoắn truyền động và quay mượt mà hơn.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Ghi chú: Kích thước và thông số trên có thể được cập nhật hoặc điều chỉnh, để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.
Đăng kí
Bộ truyền động quay vòng còn được gọi là bộ truyền động bánh răng quay vòng hoặc bộ giảm tốc quay vòng, v.v. Nó thường được sử dụng trong khu vực hàng không vũ trụ, hệ thống năng lượng mặt trời, tuabin gió, hệ thống phát sóng vệ tinh và máy móc kỹ thuật như cần cẩu xe tải và thang máy, v.v. Những năm gần đây, nó đã được sử dụng thịnh vượng trong các hệ thống điện quang điện.
Khi một bộ truyền động quay vòng được sử dụng trong ngành năng lượng mặt trời, người dùng phải chọn một bộ truyền động lý tưởng tùy theo diện tích thực tế của các tấm pin mặt trời.Thông thường, ổ quay 3 inch phù hợp với hệ thống năng lượng mặt trời đi kèm với bảng điều khiển năng lượng mặt trời 3-5, 7 inch cho bảng điều khiển năng lượng mặt trời 10-17 ㎡, 9 inch cho 18-30 ㎡, 12 inch cho 31-45 ㎡ và 14 inch cho 46-60 ㎡.Chúng được cung cấp để bạn tham khảo.Để biết thêm thông tin cụ thể và chi tiết, vui lòng liên hệ trực tiếp với tôi.
Bộ truyền động quay vòng thường bao gồm vòng quay, con sâu, vỏ đúc và các thành phần tiêu chuẩn như ổ trục và bu lông, v.v. Trong khi được sử dụng trong hệ thống phát điện quang điện, bộ truyền động quay vòng thường được sử dụng kết hợp với động cơ giảm tốc hành tinh DC và AC động cơ giảm tốc.Trong khi được sử dụng trong các thiết bị kỹ thuật, nó thường được sử dụng kết hợp với động cơ thủy lực để hoạt động như hệ thống truyền động lực.
Câu hỏi thường gặp
Q: Bạn có phải là công ty thương mại hoặc nhà sản xuất?
A: Chúng tôi là một nhà máy chuyên sản xuất kích vít, hộp số côn, bộ truyền động tuyến tính, quay vòng năng lượng mặt trời.
Hỏi: Thời gian giao hàng của bạn là bao lâu?
A: Thông thường chúng tôi sản xuất trong vòng 7-60 ngày sau khi xác nhận thanh toán.Nếu bạn khẩn cấp, chúng tôi sẽ đốc thúc bộ phận sản xuất cho bạn.
Q: Bạn có cung cấp mẫu không?nó là miễn phí hay bổ sung?
A: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng không phải trả chi phí vận chuyển hàng hóa.
Q: Những gì về các phương thức thanh toán?
A: Chúng tôi chấp nhận T / T, L / C đối với số tiền lớn và đối với số tiền nhỏ, bạn có thể thanh toán cho chúng tôi bằng PayPal, Western Union, v.v.
