Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Sự bảo đảm: | 10 năm |
|---|---|---|---|
| Ứng dụng: | Máy theo dõi năng lượng mặt trời nghiêng một trục | Xoay trục: | Trục đơn |
| Dịch vụ: | Thiết kế OEM | Bao bì: | Ván ép |
| Động cơ: | Động cơ điện | Trang web cài đặt: | Mái nhà và Cánh đồng |
| Làm nổi bật: | worm gear slew drive,slewing ring gear |
||

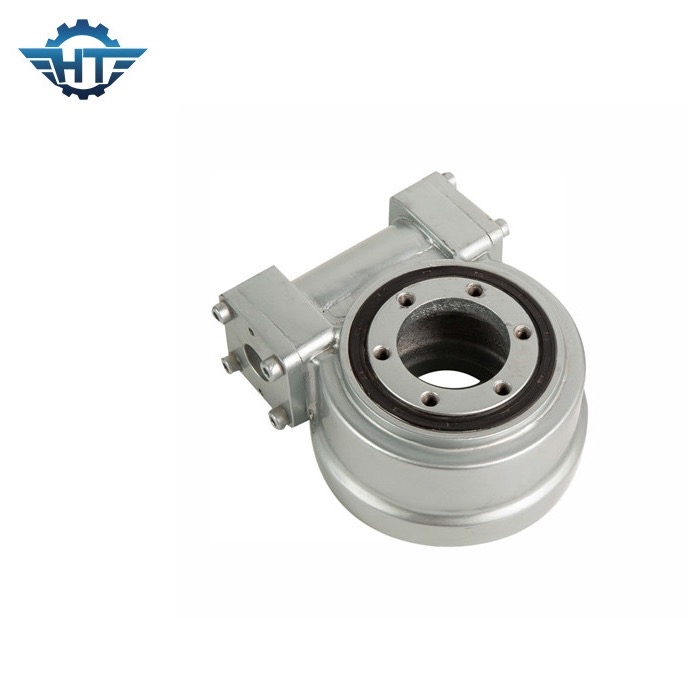

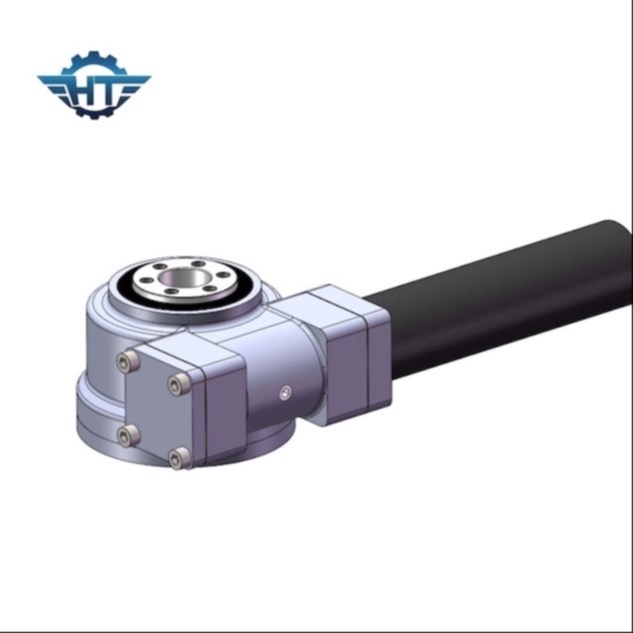

Hộp số truyền động quay ngang cho máy theo dõi năng lượng mặt trời nghiêng một trục
Mô tả Hộp số Truyền động Slew
Ổ quay SE là một lựa chọn tốt khi dự án ở trong điều kiện làm việc khắc nghiệt và chống ăn mòn.Nó được thiết kế với bánh răng cong, nó sẽ tăng mô-men xoắn đầu ra với khả năng vận hành êm ái chống bão cát vượt trội, sử dụng tại hiện trường.Bộ truyền động quay vòng Hangtuo chủ yếu bao gồm một ổ trục quay, một bánh răng sâu, vỏ và một động cơ thủy lực hoặc điện.Hợp tác với Hangtuo có nghĩa là liên hệ trực tiếp với các chuyên gia kỹ thuật giàu kinh nghiệm, lời khuyên tốt và thỏa thuận hài lòng.Các sửa đổi để phù hợp với nhu cầu của khách hàng có thể được thực hiện nhanh chóng và đáng tin cậy.Bất kể bạn muốn một bộ chuyển đổi khác phù hợp với kết nối động cơ bánh răng, trục dài và quy trình sơn thay thế hoặc màu sắc.Các tài liệu tốt như bản vẽ 3D, phát triển chuyên môn và thử nghiệm nguyên mẫu.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Bộ truyền động quay có thể được sử dụng rộng rãi cho hệ thống theo dõi năng lượng mặt trời, CPV, CSP, HCPV, tuabin gió và đĩa ăng ten vệ tinh.Những sản phẩm này được thiết kế để có tuổi thọ cao, hoạt động trong điều kiện môi trường khắc nghiệt.
Lợi ích của chúng ta
Thời gian phản ứng nhanh
Kinh nghiệm lâu năm trong lĩnh vực điều khiển quy trình thông minh cho sản xuất hàng loạt cũng như phát triển sản phẩm theo định hướng khách hàng.
Lợi thế sản phẩm
Truyền động quay vòng (Loại kèm theo, Loại dọc, Loại trục kép, Loại chính xác) Truyền động quay vòng của đồng hồ cát dựa trên ổ trục quay với mô-men xoắn nghiêng mạnh và chức năng tự khóa tĩnh.Bề mặt tiếp xúc nhiều răng được thiết kế đặc biệt để truyền tải trọng cao.
Chất lượng ổn định
Thiết lập các điểm kiểm tra chất lượng quan trọng, tổng số 9 vị trí thông qua nhà máy.Chúng tôi thiết lập các điểm kiểm tra chất lượng quan trọng, thực hiện các hướng dẫn kiểm tra chất lượng để kiểm soát chặt chẽ trong quá trình quan trọng.Chúng tôi sử dụng hiệu chuẩn đồng hồ đo và độ chính xác cao.
Thử nghiệm
Thiết bị đo lường tiên tiến
Phép đo phải được hiệu chuẩn, kiểm tra và chỉ những dụng cụ đo đủ tiêu chuẩn mới được sử dụng.
