Thông tin chi tiết sản phẩm:
|
| Người mẫu: | Dòng VE | Tỉ số truyền: | 31: 1 ~ 150: 1 |
|---|---|---|---|
| Đăng kí: | Năng lượng tái tạo mặt trời | Nguồn gốc: | Thường Châu, Trung Quốc |
| Động cơ: | Động cơ điện / động cơ thủy lực / động cơ servo | Giấy chứng nhận: | ISO9001, CE |
| cài đặt: | Theo chiều dọc | Sự bảo trì: | Tự do |
| màu sắc: | Như yêu cầu | Phản ứng dữ dội: | dưới 0,1 độ |
| Làm nổi bật: | worm gear slewing ring,worm gear motor |
||

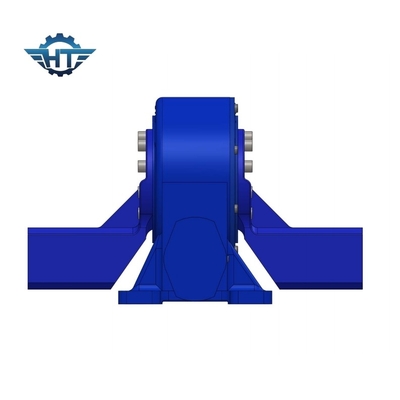

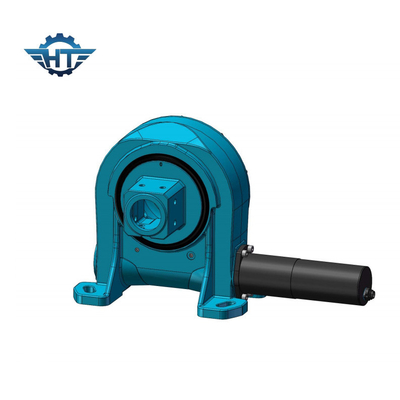

Ổ đĩa bánh răng côn một trục lắp dọc cho năng lượng tái tạo năng lượng mặt trời
Worm Gear Slew DriveSự mô tả
Ổ đĩa quay vòng của chúng tôi có nhiều kích thước mô hình khác nhau từ 1 inch đến 25 inch, hiệu suất dao động từ 0,3 đến 21 kNm.Chúng tôi cũng có các ổ đĩa phản ứng dữ dội khác nhau.Bộ truyền động rất thích hợp cho các ứng dụng yêu cầu cả tải trọng và mômen quay từ cùng một hộp số.Chúng cũng có thể được chế tạo với trục quay kép, (các trục quay cùng lúc) hoặc với bộ truyền động kép trên cùng một trục, (hai ren sâu truyền động cùng một bánh răng trong một trục) và có thể được lắp theo chiều dọc, chiều ngang hoặc cả hai.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Các ứng dụng
Bộ giảm tốc truyền động quay có thể được sử dụng trong những trường hợp yêu cầu quay toàn bộ vòng tròn và yêu cầu tốc độ thấp.Khi cần truyền công suất mô-men xoắn lớn hơn, truyền chuyển động chính xác cao hơn hoặc chọn một cơ cấu có kết cấu thân xe nhỏ gọn và yêu cầu tích hợp cao hơn, thì bộ truyền động quay vòng là một giải pháp tốt.
