Thông tin chi tiết sản phẩm:
|
| Người mẫu: | VE5 | Tỉ số truyền: | 37: 1 |
|---|---|---|---|
| Ứng dụng: | Máy theo dõi năng lượng mặt trời | Nguồn gốc: | Thường Châu, Trung Quốc |
| Tài xế: | Động cơ bánh răng hành tinh | Chứng chỉ: | ISO9001, CE |
| Cài đặt: | ngang dọc | Sự bảo trì: | Rảnh rỗi |
| Màu sắc: | như yêu cầu | Phản ứng dữ dội: | 0,15 độ |
| Làm nổi bật: | Bộ truyền động quay động cơ tốc độ thấp thẳng đứng,bộ truyền động quay động cơ ISO9001,bộ truyền động quay điện ISO9001 |
||

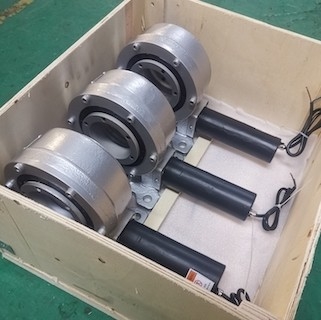

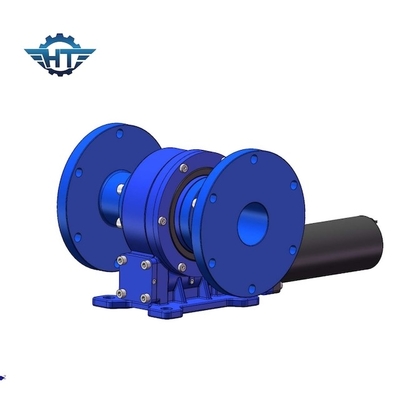

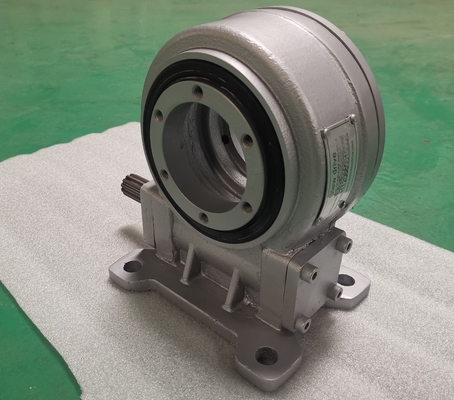

Bộ truyền động quay vòng tốc độ thấp theo chiều dọc, IP66 5 inch cho hệ thống lắp đặt trên mặt đất nhỏ
Mô tả ổ đĩa quay tốc độ thấp
Bộ giảm tốc quay có thể chịu được lực dọc trục lớn, lực hướng tâm và mômen quay, đồng thời có thể điều khiển bàn xoay hoặc giá đỡ quay theo phương ngang và các góc nghiêng.Việc sử dụng bánh răng truyền động sâu để giảm tốc.Được truyền động bởi động cơ, con sâu truyền động cho vòng ngoài của ổ trục quay, vòng ngoài tạo ra mô-men xoắn thông qua mặt bích và vòng trong của ổ trục quay được cố định trong đế.Nó được sử dụng trong thiết kế cấu trúc của giá đỡ theo dõi năng lượng mặt trời, điều khiển hệ thống phát điện để theo dõi hiệu suất phát điện mặt trời và máy móc xây dựng điều khiển hai vật thể tương đối quay để xoay 360 độ theo ý muốn.
| Người mẫu | VE5 | Nguồn gốc | Thường Châu, Trung Quốc |
| Thương hiệu | HT | Thể loại | Kèm |
| Vật chất | 42CrMo, 50 triệu | Mô-men xoắn đầu ra | 600 Nm |
| Mô-men xoắn nghiêng | 5 K Nm | Giữ mô-men xoắn | 9,2 K Nm |
| Xếp hạng trục tĩnh | 16 KN | Xếp hạng xuyên tâm tĩnh | 27 KN |
| Xếp hạng trục động | 8 KN | Xếp hạng xuyên tâm động | 14 KN |
| Tỉ số truyền | 37: 1 | Hiệu quả | 40% |
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Hệ thống trackering năng lượng mặt trời
Là một loại năng lượng sạch và tái tạo, năng lượng mặt trời ngày càng được sử dụng nhiều, đặc biệt là công nghệ phát điện quang điện theo dõi là một công nghệ sử dụng năng lượng mặt trời mới nổi sau công nghệ phát điện quang điện thông thường.
Hệ thống theo dõi năng lượng mặt trời có thể giữ cho các tấm quang điện đối diện với mặt trời càng nhiều càng tốt, tăng khả năng phát điện của các mô-đun quang điện mặt trời, giảm hiệu quả chi phí đầu tư của hệ thống phát điện quang điện và cải thiện tỷ lệ sử dụng của các mô-đun quang điện mặt trời.Cấu trúc truyền dẫn được sử dụng để kết nối thiết bị nguồn và bảng quang điện trong hệ thống quang điện truyền thống có nhược điểm là cấu trúc phức tạp và giá thành cao.
