Thông tin chi tiết sản phẩm:
|
| Người mẫu: | VE9 | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Đăng kí: | Năng lượng mặt trời | Nguồn gốc: | Thường Châu, Trung Quốc |
| Người lái xe: | Động cơ bánh răng hành tinh 24 VDC | Giấy chứng nhận: | ISO9001, CE |
| cài đặt: | Theo chiều dọc | Sự bảo trì: | Tự do |
| màu sắc: | Yêu cầu | Phản ứng dữ dội: | dưới 0,1 độ |
| Làm nổi bật: | worm drive gearbox,worm gear motor |
||

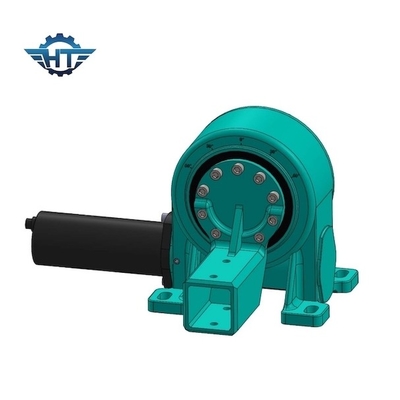

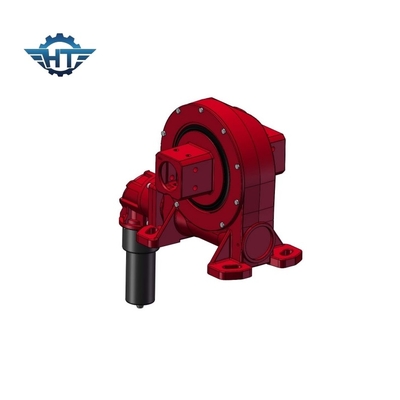

Hộp số quay tay VE9 cho hệ thống theo dõi năng lượng mặt trời một trục
Hộp số truyền động kiểu dáng VE9 Sự mô tả
1. Sử dụng phớt dầu khung để tránh rò rỉ dầu hiệu quả
2. Kích thước lắp được thiết kế có thể phù hợp với nhiều ứng dụng.
3. Bảo trì dễ dàng
4. Áp dụng cấu trúc bánh răng sâu có khả năng bám dính và mô-men xoắn mạnh mẽ
5. Dừng cứng bên trong trường hợp kết nối hệ thống điều khiển phần mềm
Các thông số của VE Slewing Drives
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Đặc trưng
1. Xoay 360 độ
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mômen cản trở cao, thích hợp để lắp đặt thẳng đứng
Các ứng dụng
Bộ truyền động Worm đã được chứng minh là hiệu quả trong nhiều máy móc và thiết bị, trong các ứng dụng khác nhau và các điều kiện hoạt động khác nhau, chẳng hạn như: nền tảng xây dựng và lắp ráp, vị trí của buồng lái trong máy móc lâm nghiệp, thiết bị xử lý vật liệu, định vị hệ thống năng lượng mặt trời, điều khiển cấu trúc thượng tầng và các ứng dụng vận hành của máy móc xây dựng, cần trục công nghiệp và như vậy.
