Thông tin chi tiết sản phẩm:
|
| Người mẫu: | dọc 9 inch | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Đăng kí: | Hệ thống theo dõi năng lượng mặt trời | Nguồn gốc: | Thường Châu, Trung Quốc |
| Động cơ: | 24VDC | Giấy chứng nhận: | ISO9001, CE |
| cài đặt: | Theo chiều dọc | Sự bảo trì: | 1 năm |
| màu sắc: | Như yêu cầu | ||
| Làm nổi bật: | worm gear slewing ring,worm gear motor |
||

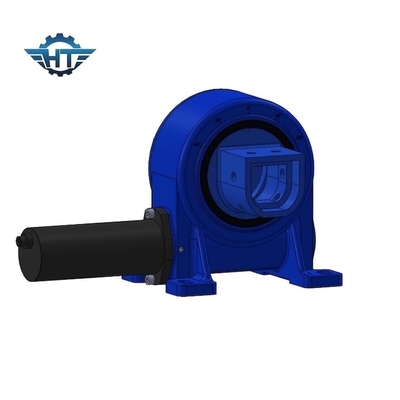

Vỏ bọc kín IP66 Worm Gear Slew Drive với động cơ DC 24V cho hệ thống theo dõi năng lượng mặt trời
Mô tả ổ Worm Gear Slew Drive
Bộ truyền động quay vòng bánh răng giun là một loạt sản phẩm quay vòng mới, còn được đặt tên là bộ giảm tốc quay vòng.Nó bao gồm sâu, bánh răng, vỏ, bộ điều hợp động cơ, nắp cuối và các thành phần khác.Bằng cách sử dụng sâu bao bọc làm thành phần cốt lõi của nó, các ổ quay có lực hướng trục cao, lực hướng tâm và mômen nghiêng đồng thời và cũng có phản ứng dữ dội tốt hơn.So với truyền động quay vòng thông thường, truyền động quay vòng bánh răng sâu có ưu điểm là hiệu suất bảo vệ tốt hơn, mô-men xoắn truyền lớn, khả năng chống va đập tốt hơn và tuổi thọ làm việc lâu dài.
Bánh răng giun được ứng dụng rộng rãi trong các bộ phận tương đối quay của máy móc và lĩnh vực năng lượng mặt trời như hệ thống theo dõi năng lượng mặt trời, khung quay của máy móc làm việc trên không, cần cẩu xe tải, máy khoan đá, máy khoan, máy cầm gỗ, máy đúc mã.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Thuận lợi
1. Được thiết kế cho tuổi thọ cao và thích hợp để làm việc trong điều kiện môi trường khắc nghiệt.
2. Áp dụng sâu bao thư
3. Kích thước khác nhau có sẵn, bao gồm cả tùy chỉnh.
4. Dễ dàng lắp đặt và bảo hành sản phẩm.
5. Hỗ trợ kỹ thuật trọn đời
