Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SE14 | Tỉ số truyền: | 85: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Màu sắc: | như yêu cầu |
| Nguồn gốc: | Thường Châu, Trung Quốc | Sự bảo đảm: | 5 năm |
| Giấy chứng nhận: | ISO9001, CE | Ứng dụng: | Máy theo dõi PV |
| Làm nổi bật: | worm gear slew drive,slewing ring gear |
||

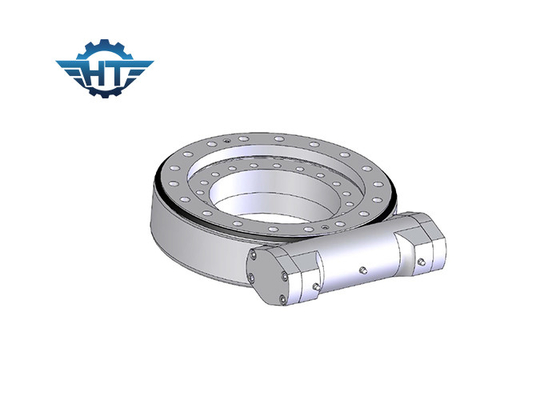

Kích thước tùy chỉnh Worm Gear Slewing Drive Gearbox For PV Trackers
Mô tả ổ Worm Gear Slewing Drive
Có nhiều loại ổ quay, có thể được lựa chọn có tính đến các yếu tố sau.
1. Khả năng chịu tải, hướng và đặc tính: Ổ quay thích hợp để chịu tải nhẹ, và ổ lăn phù hợp với tải nặng và tải trọng va đập.Khi ổ lăn chịu tải dọc trục thuần túy, ổ trục đẩy thường được chọn, và khi ổ lăn chịu tải trọng hướng tâm thuần túy, ổ trục rãnh sâu hoặc ổ lăn hình trụ ngắn thường được chọn, và khi thiết bị quay chịu tải trọng hướng tâm thuần túy, cũng có tải trọng dọc trục nhỏ, bạn có thể chọn ổ bi rãnh sâu, ổ bi tiếp xúc góc, ổ bi côn và bi định tâm hoặc ổ bi định tâm.Khi tải trọng dọc trục lớn, có thể chọn góc tiếp xúc của ổ bi tiếp xúc góc và ổ lăn côn, hoặc sử dụng kết hợp ổ trục hướng tâm và ổ đỡ, đặc biệt thích hợp cho tải trọng trục cực cao hoặc các yêu cầu đặc biệt với trục lớn độ cứng.
2. Tốc độ cho phép: Đối với các loại ổ trục quay khác nhau, nói chung, ổ trục có ma sát nhỏ và khả năng sinh nhiệt thấp thích hợp với tốc độ cao.Thiết kế phải cố gắng để các ổ lăn quay hoạt động trong các điều kiện thấp hơn tốc độ quay cuối cùng của chúng.
3. Độ cứng: Khi ổ trục của ổ quay chịu tải trọng, vòng ổ trục và nơi tiếp xúc của thân ổ lăn sẽ sinh ra biến dạng đàn hồi, lượng biến dạng tỷ lệ với tải trọng và tỷ số của nó quyết định kích thước độ cứng ổ trục.Độ cứng của ổ trục nói chung có thể được cải thiện bằng cách siết chặt trước của ổ trục.Ngoài ra, trong thiết kế gối đỡ ổ trục, việc xem xét sự kết hợp và bố trí của các ổ trục cũng có thể cải thiện độ cứng của gối đỡ ổ trục.
4. Hiệu chỉnh hiệu suất và lỗi lắp đặt: Sau khi ổ trục được tải vào vị trí làm việc, việc lắp đặt và định vị kém sẽ do lỗi sản xuất.Lúc này, do trục câu và giãn nở nhiệt và các nguyên nhân khác, ổ trục chịu tải quá lớn, gây hư hỏng sớm.Vòng bi định tâm tự động có thể tự khắc phục các khuyết tật do lỗi lắp đặt và do đó rất thích hợp cho các mục đích sử dụng đó.
5. Lắp đặt và tháo gỡ ổ quay: ổ lăn côn, ổ lăn và ổ lăn côn, vv, thuộc vòng trong và vòng ngoài có thể được tách biệt loại ổ trục (có nghĩa là, được gọi là ổ trục riêng biệt), dễ dàng lắp đặt và tháo rời .
Các thông số hiệu suất của SE14
| Người mẫu | ổ sâu 14 inch ngang |
| Tỉ lệ | 85: 1 |
| Lớp IP | IP66 |
| Mô-men xoắn đầu ra định mức | 44 kNm |
| Mô-men xoắn nghiêng | 135 kNm |
| Tải dọc trục | 680 kN |
| Tải xuyên tâm | 230 kN |
| Giữ mô-men xoắn | 68 kNm |
| Hiệu quả | 40% |
| Độ chính xác | ≤0,1 ° |
| Tự khóa | Vâng |
| Trọng lượng | 62 kg |
| Nhiệt độ làm việc | -30 ～ + 120 ℃ |
Ứng dụng
Các ứng dụng điển hình bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, thiết bị xử lý lốp, máy đào và thang máy ô tô.
