Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 7 inch | Tỉ số truyền: | 57: 1 |
|---|---|---|---|
| Đăng kí: | Hệ thống theo dõi mặt trời | Người lái xe: | Động cơ 220VAC / 380VAC / 24VDC |
| Sự bảo đảm: | 5 ~ 10 năm | Giấy chứng nhận: | ISO9001, CE |
| cài đặt: | Theo chiều dọc | Sâu: | Sâu bì |
| Làm nổi bật: | worm drive gearbox,worm gear slewing ring |
||

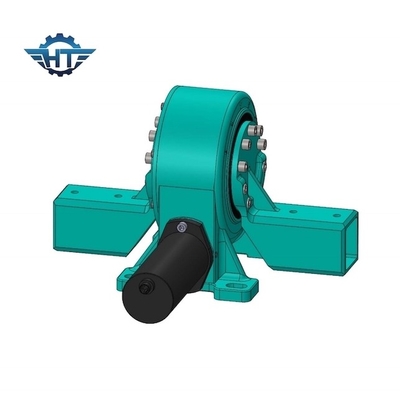

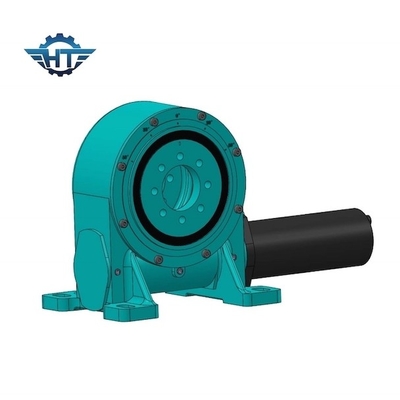

Hệ thống truyền động quay một trục có mô-men xoắn cao với động cơ điện cho hệ thống theo dõi mặt trời
Mô tả ổ đĩa quay một trục
Bộ truyền động quay vòng kèm theo SE hiện là loại phổ biến nhất trên thị trường có thể giúp chuyển động năng lượng trong máy móc như tuabin gió, thiết bị quân sự, máy đào và cả trong năng lượng sạch như bộ theo dõi năng lượng mặt trời, trạm năng lượng mặt trời phối hợp, Ngoài ra, có thể cũng áp dụng trong các lĩnh vực khác như thiết bị y tế, lâm nghiệp, quản lý chất thải và thiết bị định vị công nghiệp.Vỏ bọc hoàn toàn bao bọc tất cả các thành phần truyền động như bộ bánh răng con sâu bao bọc kép, bánh răng hành tinh và ổ trục bàn xoay để chúng có khả năng bảo vệ toàn diện khỏi các phần tử.Ổ đĩa kèm theo cũng có lợi nếu bạn đang lắp bên trong để không nhìn thấy các bộ phận trong mô-típ, tránh gây thương tích cho công nhân công trường.
Bộ truyền động quay vòng SE lý tưởng cho các công việc yêu cầu cả khả năng giữ tải và mô-men quay từ cùng một hộp số.Vỏ bọc hoàn toàn đi kèm với công nghệ con sâu đồng hồ cát đã được cấp bằng sáng chế của Hangtuo, hoặc bộ truyền động hình nón và bộ bánh răng con sâu bao bọc kép nếu cần, để giữ tải tối đa và hiệu quả.Mỗi kích thước đều được kiểm tra nghiêm ngặt để đảm bảo hiệu suất đáng tin cậy. 31: 1 đến 150: 1.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Cài đặt
Cài đặt dọc
Bạn nên gắn các ổ quay theo hình vẽ ngược trong các ứng dụng năng lượng mặt trời để bảo vệ tốt hơn.
Đối với các ứng dụng khác, hướng lắp đặt phải dựa trên việc đánh giá mức độ bảo vệ và nó sẽ tốt hơn để bảo vệ tốt hơn.
Cài đặt theo chiều ngang
Bạn nên lắp các ổ quay lộn ngược trên trục phương vị trong các ứng dụng năng lượng mặt trời để bảo vệ tốt hơn và thêm bảo vệ cho trục độ cao.
Đối với các ứng dụng khác, hướng lắp đặt phải dựa trên việc đánh giá mức độ bảo vệ và nó sẽ tốt hơn để bảo vệ tốt hơn.
