Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | SDE5 |
|---|---|---|---|
| Tỉ số truyền: | 37: 1 | Mô-men xoắn đầu ra định mức: | 800 Nm |
| Giữ mô-men xoắn: | 6000 Nm | Mô-men xoắn nghiêng: | 9200 Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | worm gear slew drive,slewing ring gear |
||

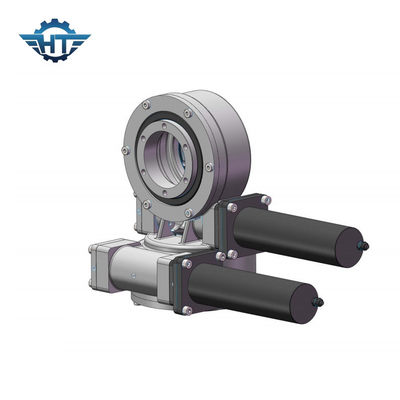

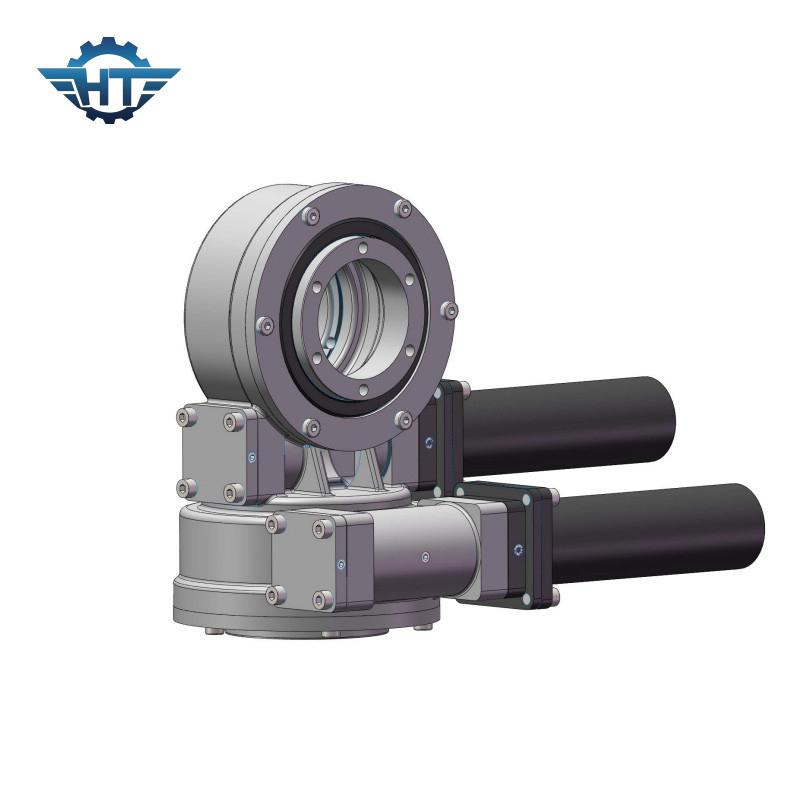

SDE5 Tự khóa Hộp số truyền động trục kép với thiết bị theo dõi năng lượng mặt trời được điều khiển bằng điện
Mô tả Hộp số Truyền động Trục kép
Hiệu suất của hệ truyền động quay vòng từ 6kNm đến 220kNm mô-men xoắn giữ, 200Nm đến 63kNm mô-men xoắn đầu ra, 500Nm đến 271kNm mô-men xoắn khi lật và tỷ lệ giảm hộp số từ 30: 1 đến 156.600: 1.Việc lắp có thể được thực hiện theo chiều ngang, chiều dọc hoặc qua sự kết hợp của nhiều trục.Các bộ truyền động quay vòng dòng VE được khuyên nên gắn các bộ truyền động quay vòng đề cập đến bản vẽ ngược được đính kèm trong các ứng dụng năng lượng mặt trời để bảo vệ tốt hơn.Các bộ truyền động quay vòng dòng SE được khuyên nên gắn các bộ truyền động quay ngược chiều trên trục phương vị trong các ứng dụng năng lượng mặt trời để bảo vệ tốt hơn và thêm bảo vệ cho trục độ cao.Ổ đĩa quay vòng dòng SDE được gắn hai hướng.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
|
Tham số hiệu suất mô hình SDE |
||||||||||||
|
Người mẫu |
Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) |
Tải trọng trục (kN) |
Tải trọng hướng tâm (kN) |
Tỉ lệ |
Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa |
Trọng lượng (kg) |
|
3 " |
600 |
1,5 |
5,8 |
10 |
15 |
31: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
25kg |
|
5 " |
800 |
6 |
9.2 |
16 |
27 |
37: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
34kg |
|
7 " |
2000 |
7,5 |
13,2 |
34 |
58 |
57: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
56kg |
|
9 " |
4300 |
16 |
27,2 |
60 |
130 |
61: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
92kg |
|
12 " |
5800 |
25 |
41 |
77 |
190 |
78: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
160kg |
|
14 " |
6750 |
48 |
45 |
110 |
230 |
85: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
224kg |
|
17 " |
9460 |
67 |
54 |
142 |
390 |
102: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
320kg |
|
21 " |
16000 |
89 |
65 |
337 |
640 |
125: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
492kg |
|
25 " |
21450 |
112 |
89 |
476 |
950 |
150: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
705kg |
Thuận lợi
1. Khoảnh khắc lật ngược mạnh dựa trên vòng xoay
2. Thông qua ổ sâu bao bọc
3. Truyền động tải lớn hơn để sử dụng tiếp xúc nhiều răng
4. Chức năng tự khóa tĩnh tốt hơn
