Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SE14 | Tỉ số truyền: | 85: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Màu sắc: | RAL 9006 hoặc theo yêu cầu |
| Đăng kí: | Máy theo dõi năng lượng mặt trời trục đơn và trục kép | Người lái xe: | Động cơ |
| Sự bảo đảm: | 5 ~ 10 năm | Tính năng: | Sống thọ |
| Làm nổi bật: | Độ chính xác cao Máy theo dõi năng lượng mặt trời Ổ trượt,Ổ trượt bằng năng lượng mặt trời SE14,Ổ trượt bằng năng lượng mặt trời 680 kN |
||

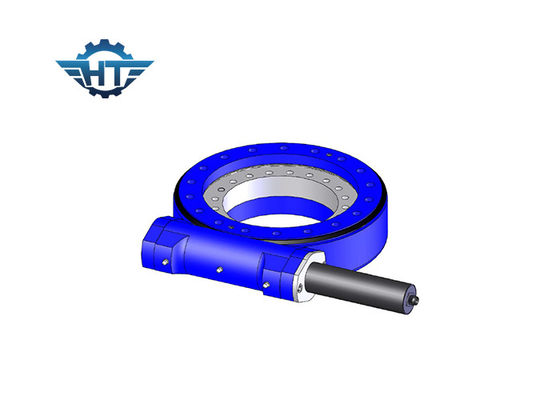

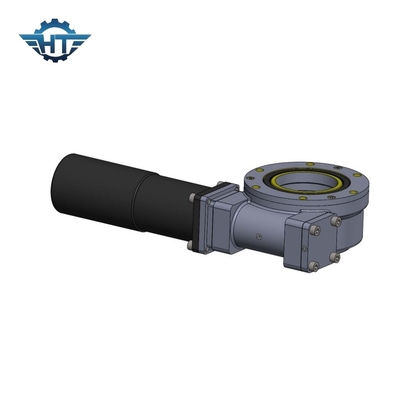

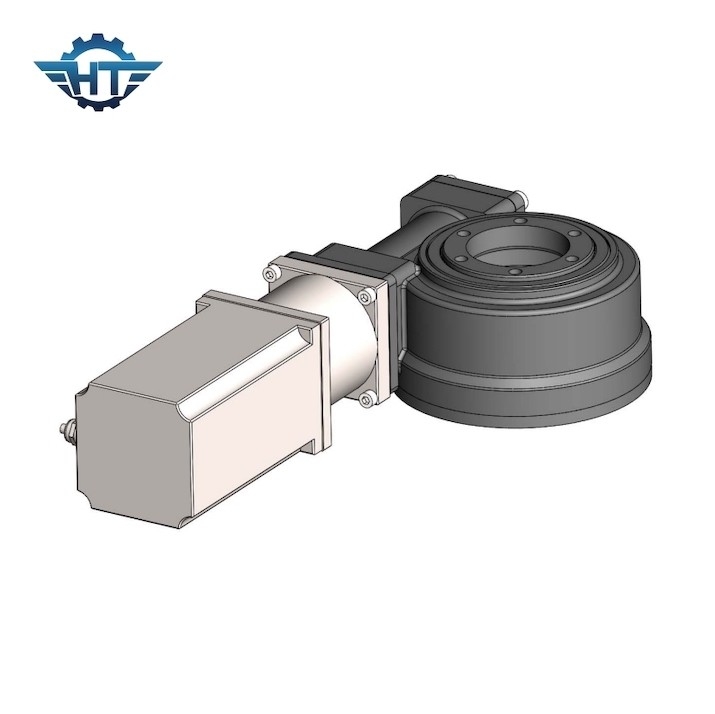

SE14 Tỷ số truyền 85/1 Bộ truyền động quay có độ chính xác cao cho máy theo dõi năng lượng mặt trời trục đơn và trục kép
Mô tả Ổ đĩa quay có độ chính xác cao
Ổ sâu quay bao gồm bánh răng sâu, trục sâu, vỏ, ổ trục, động cơ, v.v.Động cơ truyền động trục sâu, sâu và sâu bao và bánh răng được tham gia để tăng mô-men xoắn, ổn định và đáng tin cậy.Truyền động quay có thể chịu nhiều tải dọc trục, tải hướng tâm và mô men nghiêng.Bàn xoay hoặc khung xoay theo góc phương vị và độ cao được điều khiển bởi ổ quay.
Bảng hiệu suất của SE14
|
Người mẫu |
ổ sâu 14 inch ngang |
|
Tỉ lệ |
85: 1 |
|
Lớp IP |
IP66 |
|
Mô-men xoắn đầu ra định mức |
44 kNm |
|
Mô-men xoắn nghiêng |
135 kNm |
|
Tải dọc trục |
680 kN |
|
Tải xuyên tâm |
230 kN |
|
Giữ mô-men xoắn |
68 kNm |
|
Hiệu quả |
40% |
|
Độ chính xác |
≤0,1 ° |
|
Tự khóa |
Đúng |
|
Trọng lượng |
62 kg |
|
Nhiệt độ làm việc |
-30 ～ + 120 ℃ |
Tham số Hiệu suất Mô hình VE
|
Tham số Hiệu suất Mô hình VE |
||||||||||||
|
Người mẫu |
Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn giữ (kN.m) |
Mô-men xoắn nghiêng (kN.m) |
Tải trọng trục (kN) |
Tải trọng hướng tâm (kN) |
Tỉ lệ |
Hiệu quả |
Độ chính xác (Bằng cấp) |
IP |
Làm việc Tep (℃) |
Tự khóa |
Trọng lượng (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
12kg |
|
5 " |
962 |
30 |
6 |
16 |
27 |
37: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
18kg |
|
7 " |
7344 |
60 |
10 |
34 |
58 |
51: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
32kg |
|
số 8" |
8000 |
70 |
14 |
50 |
80 |
50: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
28kg |
|
9 " |
8784 |
80 |
16 |
60 |
130 |
61: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
52kg |
|
12 " |
11232 |
100 |
25 |
77 |
190 |
78: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
65kg |
|
14 " |
12240 |
120 |
48 |
110 |
230 |
85: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
88 kg |
|
17 " |
14688 |
136 |
67 |
142 |
390 |
102: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
135 kg |
|
21 " |
18000 |
140 |
89 |
337 |
640 |
125: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
192 kg |
|
25 " |
21600 |
150 |
112 |
476 |
950 |
150: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
251 kg |
Đăng kí
Các ứng dụng điển hình bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, thiết bị xử lý lốp, máy đào và thang máy ô tô.
Có hơn 10 kích thước khác nhau, bắt đầu từ kích thước 3 'đến kích thước 25 "inch, trong số đó là 5", 7 ", 9" 12 ", 14", 17 ", 19" và 21 ". Cả hai đều được sử dụng rộng rãi trong các hệ thống theo dõi năng lượng mặt trời (PV, CPV, HCPV và heliostat) và các phương tiện thông thường, chẳng hạn như thang máy người, cần trục xe tải, cũng như các phương tiện mô-đun.
