Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | VE5 " |
|---|---|---|---|
| Đăng kí: | Trạm nguồn dạng máng hình parabol | Mô-men xoắn đầu ra định mức: | 600 Nm |
| Giữ mô-men xoắn: | 1500 Nm | Mô-men xoắn nghiêng: | 5800 Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | Worm Gear Solar Tracker Slew Drive,1500 Nm Solar Tracker Slew Drive,Vỏ bọc kín Bộ truyền động năng lượng mặt trời Tracker Slew Drive |
||

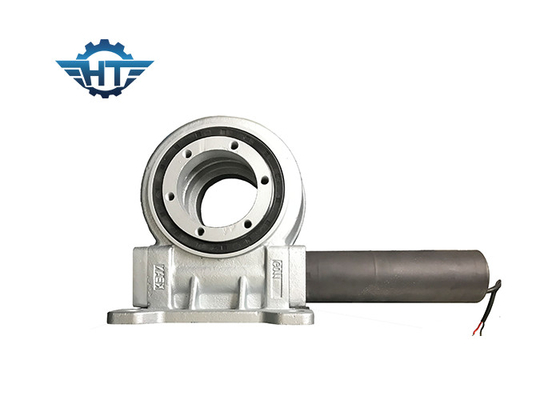

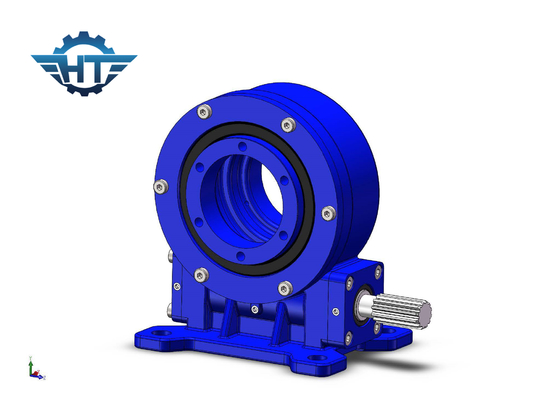

VE5 Worm Gear Slew Drive, Vỏ bọc IP66 cho các trạm cấp nguồn dạng ống Parabol
Mô tả ổ Worm Gear Slew Drive
Bộ truyền động quay vòng có độ chính xác cao 5 inch thẳng đứng có thể được ứng dụng trong các nhà máy điện máng parabol (PTPP).Nó là một loại trạm nhiệt điện được phát triển có thể tạo ra điện bằng cách thu nhiệt của mặt trời vào chất lỏng có nhiệt độ cao.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Đường parabol qua các nhà máy điện bao gồm:
Tham số Hiệu suất VE5
| Người mẫu: | ổ quay 5 inch thẳng đứng |
| Mô-men xoắn đầu ra định mức: | 800 Nm |
| Mô-men xoắn nghiêng: | 5000 Nm |
| Tải dọc trục: | 16 kN |
| Tải xuyên tâm: | 27 kN |
| Mô-men xoắn giữ: | 9200 Nm |
| Hiệu quả: | 40% |
| Độ chính xác: | ≤0,1 ° |
| Tự khóa: | Đúng |
| Trọng lượng: | 18 kg |
Đặc trưng
1. Mômen cản trở tuyệt vời để đảm bảo an toàn
2. Độ chính xác cao để đảm bảo phản xạ ổn định
3. Xếp hạng IP cao để cải thiện tuổi thọ sử dụng trong các điều kiện phức tạp ngoài trời
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
Đang chuyển hàng
Express: giao tận nơi, chỉ cần thanh toán thuế nhập khẩu nếu theo yêu cầu của tập quán.
Bằng đường hàng không hoặc đường biển: nhà máy đến sân bay / cảng biển, cần trả phí đích do sân bay tính (phí đến luôn được tính theo B / L bất kể kiện hàng lớn, nhỏ, nặng hay nhẹ, trong tang lễ 200 ~ 400 USD / hàng) và thuế nhập khẩu nếu hải quan yêu cầu.
Bằng tàu hỏa: đôi khi giá vận chuyển bằng đường biển nhưng tốn ít thời gian vận chuyển hơn đường biển, chúng tôi sẽ cân nhắc phương thức vận chuyển này nếu khách hàng cần gấp.
