Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | Trục kép |
|---|---|---|---|
| Tính năng: | Cài đặt nhanh | động cơ: | 24 V |
| Đăng kí: | Hệ thống theo dõi năng lượng mặt trời trục kép | Nguồn gốc: | TRUNG QUỐC |
| tuổi thọ: | 30 năm | Thời gian làm việc: | 24 tiếng |
| Làm nổi bật: | Động cơ hành tinh theo dõi năng lượng mặt trời Hệ thống truyền động quay,24VDC Worm Bộ theo dõi năng lượng mặt trời Ổ trượt,Hệ thống theo dõi trục kép Hệ thống truyền động quay |
||

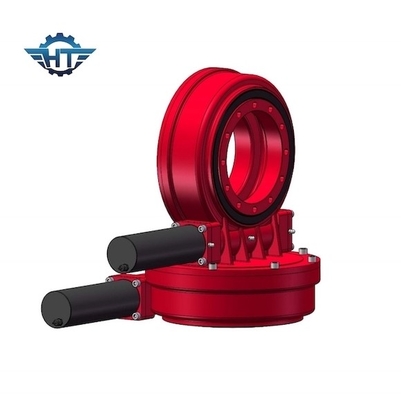

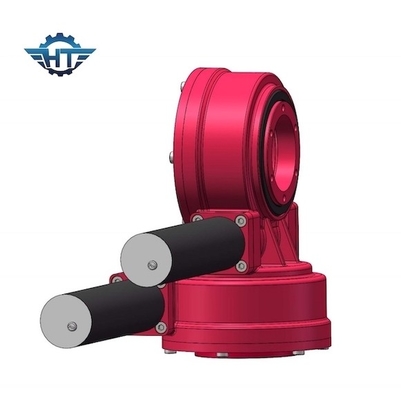

Bộ truyền động xoắn ốc Biaxial với động cơ hành tinh 24VDC cho hệ thống theo dõi năng lượng mặt trời trục kép
Biaxial Worm Slew Drive Mô tả
Vòng bi quay còn được gọi là: Vòng bi quay / vòng bi bàn xoay / vòng quay v.v ... Vòng bi xoay có thể chứa tải trọng hướng trục, xuyên tâm và mô men tác động đơn lẻ hoặc kết hợp và theo bất kỳ hướng nào.Chúng không được gắn trong vỏ hoặc trên trục, mà trực tiếp lên bề mặt ghế ngồi.Vòng trong và vòng ngoài được cung cấp với các lỗ lắp.Cả hai vòng đều có thể có bánh răng tách rời.Chúng còn được gọi là vòng quay và vòng bi trên mặt bàn.Vòng bi xoay có thể thực hiện các chuyển động dao động (quay vòng) cũng như quay.Chúng có thể được sử dụng mà không có bánh răng hoặc với bánh răng bên trong hoặc bên ngoài.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Các thông số của SDE7
|
Cách sử dụng |
Được sử dụng cho hệ thống theo dõi năng lượng mặt trời kép |
|
Số trục |
Trục kép |
|
Kích thước |
7 inch |
|
Chứng nhận |
CE / ISO |
|
Ngày giao hàng |
Trong vòng 15 ngày |
|
Đầu ra mô-men xoắn |
2000 Nm |
|
Mô-men xoắn nghiêng |
13500 Nm |
|
Trở lại giữ mô-men xoắn |
13200 Nm |
|
Tỉ số truyền |
57: 1 |
|
Tuổi thọ |
30 năm |
|
Mức độ bảo vệ |
IP66 |
| Tự khóa | Đúng |
| Hiệu quả | 40% |
| Trọng lượng | 21 kg |
Các ứng dụng của ổ trượt
Năng lượng mặt trời, máy khai thác,thiết bị xây dựng,máy cẩu cảng, thiết bị chuyển dầu cảng, cần trục trên bờ và ngoài khơi, máy xúc, máy bê tông,quay vòng và tời,máy nhựa và cao su, máy dệt,máy công nghiệp khai thác gỗ, sản xuất năng lượng gió,nhà máy điện điện tử,máy móc xử lý nước, thiết bị khoan và các ứng dụng lái.
