Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | SDE17 |
|---|---|---|---|
| OEM: | Có sẵn | Xoay loại: | Hai trục |
| trang web cài đặt: | Mái nhà và Cánh đồng | Đầu ra mô-men xoắn: | 9460 Nm |
| Mô-men xoắn nghiêng: | 67000 Nm | Giữ mô-men xoắn: | 53040 Nm |
| Làm nổi bật: | SDE 17 Worm Gear Slew Drive,Two Axis Solar Slew Drive,Solar Slew Drive with Gear Motor |
||

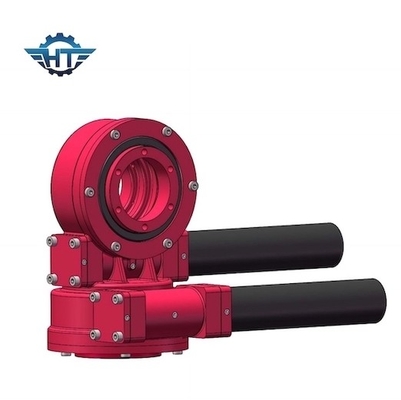

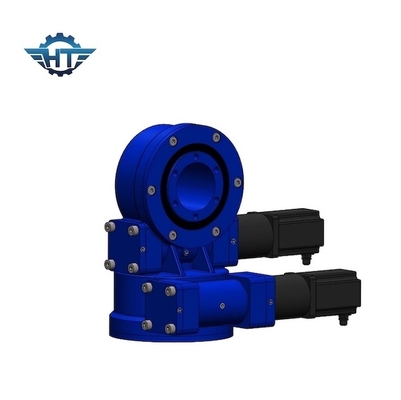

SDE17 Worm Gear Slew Drive với động cơ bánh răng cho hệ thống theo dõi năng lượng mặt trời trục kép
Mô tả ổ Worm Gear Slew Drive
Hệ thống theo dõi năng lượng mặt trời là một hệ thống quang điện có thể tự động theo dõi mặt trời và tăng sản lượng điện tổng thể. : cấu trúc truyền động (bộ giảm tốc quay, thanh đẩy điện, bánh răng sâu và con sâu, v.v.), bộ điều khiển, khung theo dõi, cảm biến (cảm biến độ nghiêng, cảm biến giới hạn), v.v. ~ 50%.Bộ theo dõi năng lượng mặt trời trục đơn hơn so với hệ thống lắp đặt năng lượng mặt trời để tăng sản lượng điện 15 ~ 30%.Các ổ quay trục kép được áp dụng trong hệ thống theo dõi năng lượng mặt trời trục kép.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Các thông số của SDE17
|
Cách sử dụng |
Được sử dụng cho hệ thống theo dõi năng lượng mặt trời kép |
|
Số trục |
Trục kép |
|
Kích thước |
17 inch |
|
Chứng nhận |
CE / ISO |
|
Ngày giao hàng |
Trong vòng 15 ngày |
|
Đầu ra mô-men xoắn |
9460 Nm |
|
Mô-men xoắn nghiêng |
67000 Nm |
|
Trở lại giữ mô-men xoắn |
53040 Nm |
|
Tỉ số truyền |
102: 1 |
|
Tuổi thọ |
30 năm |
|
Mức độ bảo vệ |
IP65 |
Đóng gói và Vận chuyển
Tất cả các ổ quay sẽ được đóng gói bằng hộp gỗ không bay hơi.
Hỗ trợ vận chuyển đường biển, đường hàng không, đường bộ, chuyển phát nhanh như TNT, DHL, UPS, EMS, Fedex, vv cho vận chuyển hàng mẫu và hàng nhỏ.
Gắn các đề xuất
1. Cài đặt theo chiều ngang
Nên gắn các ổ quay vuông góc với trục phương vị trong các ứng dụng năng lượng mặt trời để bảo vệ tốt hơn
2. Cài đặt dọc
Bạn nên lắp các ổ quay theo hình dưới đây trong các ứng dụng năng lượng mặt trời nếu cần.
