Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | SDE3 " |
|---|---|---|---|
| Tỉ số truyền: | 31: 1 | Mô-men xoắn đầu ra định mức: | 600 Nm |
| Giữ mô-men xoắn: | 5800 Nm | Mô-men xoắn nghiêng: | 1800 Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | Bộ truyền động theo dõi năng lượng mặt trời tỷ lệ bánh răng,Bộ truyền động theo dõi năng lượng mặt trời 600 Nm,Bộ truyền động theo dõi năng lượng mặt trời PV |
||

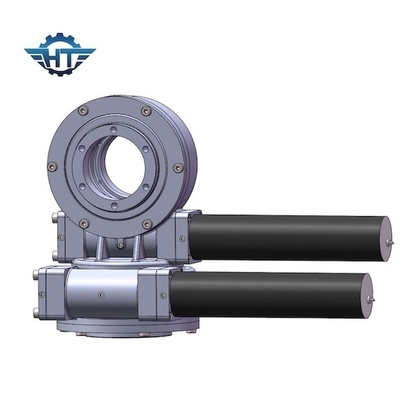

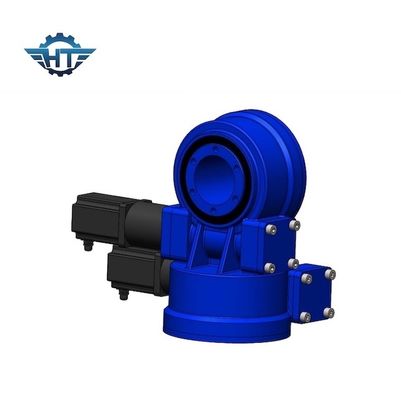

Tỷ lệ bánh răng khác nhau Truyền động quay trục kép với động cơ cho hệ thống theo dõi năng lượng mặt trời PV
Mô tả ổ đĩa kép trục quay
Bộ truyền động quay có thể nhận ra vòng quay chu vi không giới hạn và giảm tốc độ, đồng thời có thể chịu được lực dọc trục, lực hướng tâm và lực lật lớn hơn.Nó có lợi thế về độ chính xác cao, cấu trúc nhỏ gọn và sức chứa lớn.
Với một con sâu và cơ cấu bánh răng,Ổ đĩa quay vòng có ưu điểm là tự khóa, hiệu suất bảo vệ tốt hơn, mô-men xoắn truyền lớn, khả năng chống va đập tốt hơn và tuổi thọ làm việc lâu dài.
Tham số Hiệu suất Mô hình VE
|
Tham số Hiệu suất Mô hình VE |
||||||||||||
|
Người mẫu |
Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn giữ (kN.m) |
Mô-men xoắn nghiêng (kN.m) |
Tải trọng trục (kN) |
Tải trọng hướng tâm (kN) |
Tỉ lệ |
Hiệu quả |
Độ chính xác (Bằng cấp) |
IP |
Làm việc Tep (℃) |
Tự khóa |
Trọng lượng (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
12kg |
|
5 " |
962 |
30 |
6 |
16 |
27 |
37: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
18kg |
|
7 " |
7344 |
60 |
10 |
34 |
58 |
51: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
32kg |
|
số 8" |
8000 |
70 |
14 |
50 |
80 |
50: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
28kg |
|
9 " |
8784 |
80 |
16 |
60 |
130 |
61: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
52kg |
|
12 " |
11232 |
100 |
25 |
77 |
190 |
78: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
65kg |
|
14 " |
12240 |
120 |
48 |
110 |
230 |
85: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
88 kg |
|
17 " |
14688 |
136 |
67 |
142 |
390 |
102: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
135 kg |
|
21 " |
18000 |
140 |
89 |
337 |
640 |
125: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
192 kg |
|
25 " |
21600 |
150 |
112 |
476 |
950 |
150: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Đúng |
251 kg |
Lợi ích của chúng ta
1. Đội ngũ kỹ thuật của chúng tôi đang tập trung vào thiết kế ổ đĩa quay và phát triển trong hơn 10 năm
2. Kiểm soát quy trình nghiêm ngặt, phương pháp kiểm tra hàng đầu, truy xuất nguồn gốc hàng hóa
3. Đội ngũ dịch vụ kỹ thuật chuyên nghiệp để giải quyết mọi vấn đề về ổ quay
Ghi chú: Các kích thước và thông số trên có thể được cập nhật hoặc điều chỉnh, để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.
