Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SDE3 " | Tỉ số truyền: | 31: 1 |
|---|---|---|---|
| Đầu ra mô-men xoắn: | 600 Nm | Giữ mô-men xoắn: | 1500 Nm |
| Mô-men xoắn nghiêng: | 5800 Nm | Hiệu quả: | 40% |
| Màu tiêu chuẩn: | RAL 9006 | Màu sắc: | Yêu cầu |
| Làm nổi bật: | slewing ring drive,worm drive motor |
||

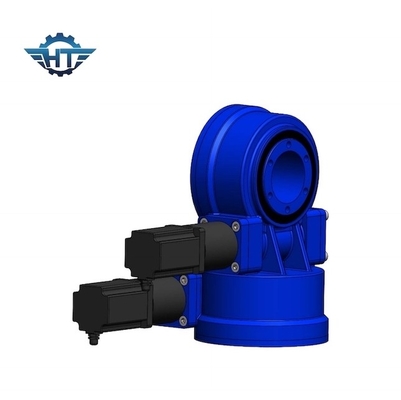

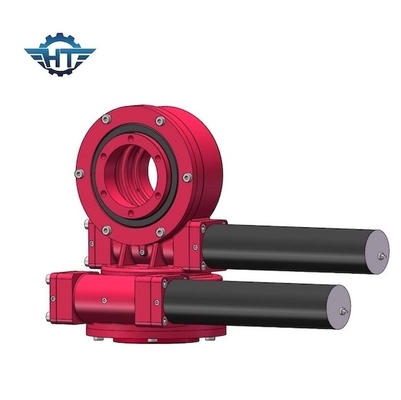

Ổ đĩa quay trục kép SDE3 với động cơ 12VDC mô-men xoắn cao cho hệ thống theo dõi năng lượng mặt trời
Mô tả ổ đĩa kép trục quay
Truyền động quay là một sản phẩm điều khiển chuyển động hoàn hảo cho các ứng dụng yêu cầu cường độ mô-men quay.Ổ quay có thể áp dụng cho hệ thống theo dõi năng lượng mặt trời bao gồm hệ thống theo dõi năng lượng mặt trời trục đơn và trục kép, nó được thiết kế theo vòng quay của bảng quang điện mặt trời và cải thiện hiệu suất phát điện.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Dịch vụ của chúng tôi
Hangtuo cung cấp bộ truyền động quay vòng, sâu và bánh răng tùy chỉnh chất lượng cao cho dự án tiếp theo của bạn.Cho dù bạn cần một mẫu ổ quay để thử nghiệm hay hàng loạt, chúng tôi đảm bảo bạn có các thành phần đủ điều kiện cần thiết để hoàn thành dự án đúng thời hạn và trong phạm vi ngân sách của bạn.
Nếu được yêu cầu, chúng tôi có thể thực hiện kiểm tra cho bạn.
1. kiểm tra vòng đời
2. kiểm tra mô-men xoắn nghiêng
3. kiểm tra mô-men xoắn giữ
4. kiểm tra độ chính xác
5. Kiểm tra UV
6. thử nghiệm phun muối
7. kiểm tra nhiệt độ cao-thấp
