Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | SDE7 " |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Hiệu quả: | 40% |
| Màu tiêu chuẩn: | RAL 9006 | Tự khóa: | Đúng |
| Sự bảo đảm: | 5 ~ 10 năm | Đăng kí: | ăng ten vệ tinh |
| Làm nổi bật: | slewing ring drive,worm drive motor |
||

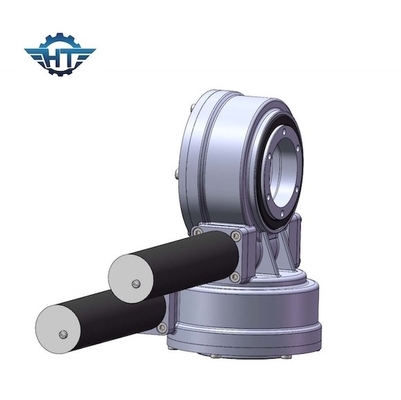

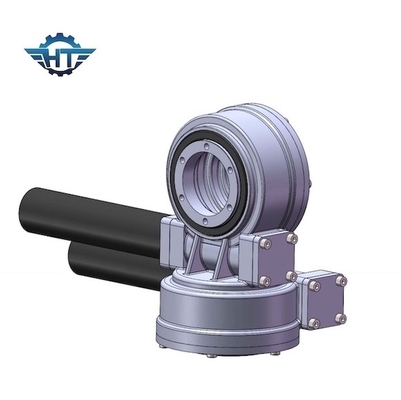

Bộ truyền động nhỏ 7 inch hai trục với động cơ bánh răng 24VDC hoặc Nema cho ăng ten vệ tinh
Mô tả ổ đĩa quay nhỏ hai trục
Bộ truyền động bánh răng sâu có hiệu suất bảo vệ tốt hơn, mô-men xoắn truyền lớn, khả năng chống va đập tốt hơn và tuổi thọ làm việc lâu dài.Ứng dụng truyền động quay vòng phổ biến nhất cho các ổ đĩa quay hai trục là các bộ theo dõi năng lượng mặt trời hai trục, chẳng hạn như CSP (heliostats, còn được gọi là tháp), quang điện tập trung (CPV), ăng-ten vệ tinh hoặc đĩa radar.Các ứng dụng khác bao gồm thang máy ô tô, bộ định vị cánh tay robot và thiết bị sân khấu.Bộ truyền động quay trục kép Solar Tracker là giải pháp hoàn hảo trong các ứng dụng theo dõi năng lượng mặt trời trục kép.
Ổ đĩa quay được áp dụng trong ăng-ten vệ tinh
| tên sản phẩm | Ổ đĩa quay SDE7 |
| Mô-men xoắn đầu ra | 980 Nm;723 ft.lbs |
| Mô-men xoắn đầu ra tối đa | 1938 Nm;1429 ft.lbs |
| Mô-men xoắn nghiêng | 7000 Nm;5163 ft.lbs |
| Giữ mô-men xoắn | 13200 Nm;9736 ft.lbs |
| Xếp hạng trục tĩnh | 133,20 kN;29943 lb |
| Xếp hạng xuyên tâm tĩnh | 53 kN;11977 lb |
| Xếp hạng trục động | 31,90 kN;7171 lb |
| Xếp hạng xuyên tâm động | 27,91 kN;6274 lb |
| Giải pháp thay thế động cơ | Động cơ 12V / 24V;Động cơ bước;Động cơ không chổi than |
| Sản phẩm Phong cách | Trục kép;Trục đơn;CPV / HCPV;Món ăn năng lượng mặt trời;Hình parabol;Tháp năng lượng mặt trời |
| Tính năng ứng dụng | Hệ thống theo dõi năng lượng mặt trời, Máy móc công nghiệp |
| Hệ mặt trời Mét vuông | 30 ㎡ |
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Người nộp đơn
Hệ thống theo dõi năng lượng mặt trời trục kép
Các công cụ chính xác
CPV
Món ăn
Ăng ten vệ tinh
