Thông tin chi tiết sản phẩm:
|
| Vật liệu: | 50Mn, 42CrMo, QT | Người mẫu: | SDE3 |
|---|---|---|---|
| Mô-men xoắn đầu ra định mức: | 600NM | giữ mô-men xoắn: | 1500 Nm |
| Nghiêng mô-men xoắn: | 5800Nm | nhiệt độ môi trường: | -20℃~+120℃ |
| Mức độ ồn: | ≤50dB | Tốc độ định mức: | 0,2-1,2 vòng / phút |
| Làm nổi bật: | Dual Axis Solar Slew Drive,24VDC Motor Solar Slew Drive,600Nm Solar Slew Drive |
||

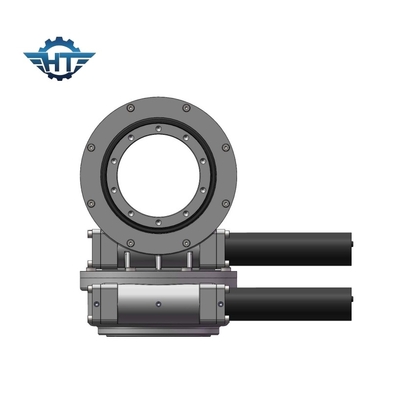

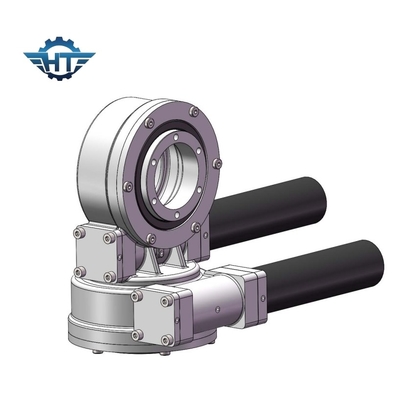

Ổ đĩa xoay năng lượng mặt trời trục kép với động cơ 24VDC và bộ mã hóa cho bộ theo dõi trục kép và vệ tinh
Ổ đĩa xoay trục kép Mô tả
Chúng tôi sẽ tạo ra những sản phẩm hoàn hảo và cung cấp cho khách hàng trải nghiệm ứng dụng hài lòng làm mục tiêu liên tục của chúng tôi.Chúng tôi rất vui khi sử dụng các kỹ năng chuyên nghiệp của mình để cung cấp cho khách hàng những sản phẩm chất lượng cao và hy vọng rằng thông qua hợp tác liên tục, tăng cường sự hiểu biết và giao tiếp lẫn nhau và đạt được một tình huống đôi bên cùng có lợi.
Dữ liệu kỹ thuật của SDE Model Slewing Drive
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Độ chính xác (°) | tự khóa | Trọng lượng (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Đúng | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Đúng | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 705 |
Dịch vụ & Thế mạnh của chúng tôi
1. Nguyên liệu thô từ các nhà cung cấp đáng tin cậy;
2. Quy trình sản xuất tuân thủ nghiêm ngặt Hệ thống quản lý chất lượng ISO9001.
3. Kiểm soát chất lượng nghiêm ngặt trong quá trình và kiểm tra 100% thành phẩm trước khi giao hàng;
4. Kiểm tra sản phẩm của bên thứ ba được chấp nhận theo yêu cầu của khách hàng.
5. Áp dụng quy trình thiết kế sản phẩm được tiêu chuẩn hóa và APQP, PPAP, FEMA để phân tích ứng dụng.
Đặc trưng
1. Mô-men xoắn giữ cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Ổ giun bao bọc bên trong
3. Tiếp xúc nhiều răng để đảm bảo tải trọng cao
4. Chức năng tự khóa
Ứng dụng
Các ổ đĩa xoay có thể được sử dụng cho máy vận chuyển tấm phẳng, cần trục và cần trục cột đơn, nâng nâng, với cần trục ô tô, phương tiện trên không, năng lượng mặt trời hành trình ban ngày, thiết bị tự động hóa và các thiết bị cơ khí khác.Trong ngành sản xuất năng lượng quang điện mặt trời, ổ đĩa xoay thường được trang bị động cơ hành tinh DC hoặc động cơ giảm tốc AC, và động cơ thủy lực được sử dụng làm hệ thống truyền động điện trên máy móc xây dựng.
Truyền động xoay trục kép được sử dụng trong máy theo dõi năng lượng mặt trời trục kép, thiết bị định nhật, quang điện tập trung (CPV) và ăng-ten vệ tinh.
Bằng cách áp dụng ổ đĩa xoay trục kép trên hệ mặt trời, các tấm pin sẽ luôn hướng về phía mặt trời, bất kể mùa, thời gian trong ngày hay vĩ độ của các khu vực.Nó có thể cho phép chủ dự án tăng thêm công suất điện lên tới 40%.Và do đó năng suất cao hơn.
Đóng gói & Vận chuyển
1. Làm đầy dầu chống gỉ
2. đóng gói với các lớp bảo vệ
3. Cố định trong vỏ Ván ép, Pallet, Khung thép
