Thông tin chi tiết sản phẩm:
|
| Nguồn gốc: | Thường Châu, Trung Quốc | Hàm số: | Mô-men xoắn chống lưng cao |
|---|---|---|---|
| Sự bảo vệ: | IP66, kèm theo | Loại hình: | VE6 |
| Vật chất: | 42CrMo hoặc 50Mn | Sự bảo đảm: | 5 ~ 10 năm |
| Đăng kí: | Hệ thống theo dõi bảng điều khiển năng lượng mặt trời | Màu sắc: | khách hàng yêu cầu |
| Làm nổi bật: | 3" Worm Gear Slew Drive,IP66 Worm Gear Slew Drive,slew drive for solar tracker |
||

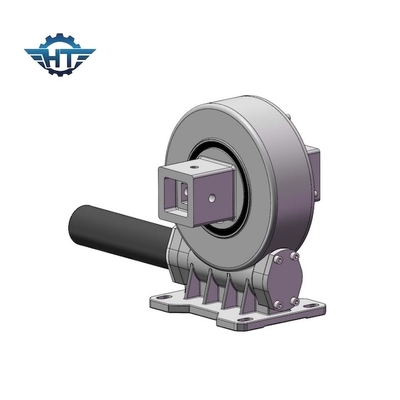

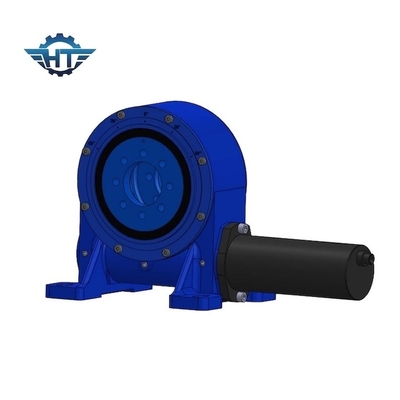

Bộ truyền động quay động cơ nhỏ thẳng đứng VE3 cho hệ thống theo dõi bảng điều khiển năng lượng mặt trời IP66
Mô tả truyền động quay động cơ nhỏ dọc
Bộ truyền động quay vòng VE6 là một nửa bánh răng và dừng giới hạn bên trong được thiết kế cho một hệ thống theo dõi năng lượng mặt trời một trục.Bộ truyền động quay vòng của chúng tôi được trang bị công nghệ con sâu đồng hồ cát cho mô-men xoắn bánh răng tối đa và vòng quay trơn tru nhất.
Các ổ quay tiêu chuẩn được trang bị với một vỏ mở và một trục sâu đồng hồ cát tự khóa.Khi đầu vào của nguồn điện trở về trạng thái trung tính, trục con sâu sẽ khóa tải vào vị trí mà không yêu cầu bất kỳ thiết bị hãm bên ngoài nào.
Tham số Hiệu suất Mô hình VE
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (Nm) | Nghiêng Mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Độ chính xác (độ) | Độ chính xác (°) | IP | Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 | 66 | Đúng | 12kg |
| 5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 | 66 | Đúng | 18kg |
| 7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 | 66 | Đúng | 32kg |
| số 8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 | 66 | Đúng | 28kg |
| 9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 | 66 | Đúng | 52kg |
| 12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 | 66 | Đúng | 65kg |
| 14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 | 66 | Đúng | 88 kg |
| 17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 | 66 | Đúng | 135 kg |
| 21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 | 66 | Đúng | 192 kg |
| 25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 | 66 | Đúng | 251 kg |
Các ứng dụng
Các ứng dụng truyền động quay vòng điển hình bao gồm năng lượng mặt trời industry, cần cẩu xe tải, thang máy và thiết bị tiện ích, phụ kiện thủy lực, thiết bị công cụ dầu, cần trục hàng hải, bộ xử lý bánh lốp, máy đào và thang máy ô tô, nhưng bộ truyền động quay được sử dụng trong nhiều ứng dụng khác đòi hỏi khả năng giữ tải và quay.Chúng tôi cung cấp các mô hình truyền động quay vòng khác nhau với khả năng tải thời điểm khác nhau.
