Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | SDE5 |
|---|---|---|---|
| Tỉ số truyền: | 57: 1R | Đầu ra mô-men xoắn: | 0,8 kNm |
| Giữ mô-men xoắn: | 6 kNm | Mô-men xoắn nghiêng: | 9,2 kNm |
| Hiệu quả: | 40% | Nhiệt độ làm việc.: | -30 ℃ ～ + 120 ℃ |
| Làm nổi bật: | slewing ring drive,worm drive motor |
||

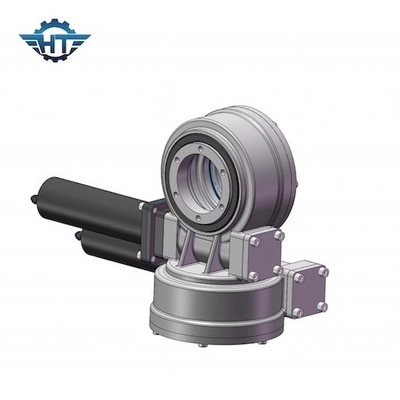

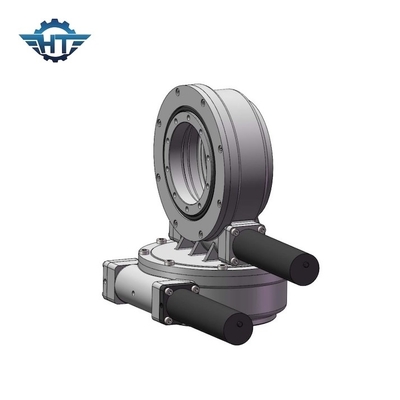

Vỏ bọc kín Bộ truyền động quay bánh răng 5 inch cho hệ thống theo dõi năng lượng mặt trời và vệ tinh
Mô tả ổ Worm Gear Slewing Drive
Ổ trục quay là sản phẩm nâng cấp của ổ trục quay, thường bao gồm ổ trục sâu, ổ trục quay kiểu turbo, vỏ và nguồn điện.Vỏ sử dụng thép đúc chất lượng cao có độ bền rất cao, bánh răng sâu sử dụng 42CrMo và thấm nitơ ion phát sáng, độ bền chống mài mòn cao hơn, độ cứng cao hơn và tuổi thọ lâu hơn so với vật liệu thấm nitơ khí 50Mn truyền thống trong nước và các vỏ bọc trong nước khác sâu.Trong quá trình vận hành thực tế, ổ quay, với vai trò là bộ phận chịu lực truyền động, phải chịu lực dọc trục, lực hướng tâm và mômen lật rất lớn.Để đáp ứng các yêu cầu sử dụng, bộ truyền động quay vòng nhiệt bằng năng lượng mặt trời cần đảm bảo đủ độ bền và độ cứng đồng thời có độ chính xác quay vòng cực cao.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Ghi chú: Kích thước và thông số trên có thể được cập nhật hoặc điều chỉnh, để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.
Thuận lợi
1. Khoảnh khắc lật ngược mạnh dựa trên vòng xoay
2. Thông qua ổ sâu bao bọc
3. Truyền động tải lớn hơn để sử dụng tiếp xúc nhiều răng
4. Chức năng tự khóa tĩnh tốt hơn
