Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | SDE7 |
|---|---|---|---|
| Loại hình: | con sâu và bánh xe con sâu | Sự bảo đảm: | 3 năm |
| Hỗ trợ kỹ thuật: | cả cuộc đời | Đăng kí: | Hệ thống theo dõi PV |
| Tỉ lệ: | 57: 1 | Cả đời: | 30 năm |
| Làm nổi bật: | slewing ring drive,worm drive motor |
||

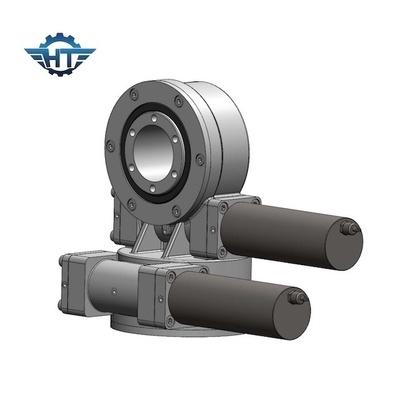

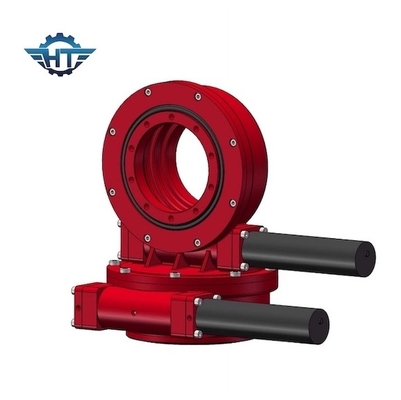

Sử dụng ngoài trời Bộ truyền động trục kép IP66 cho nhà máy nhiệt điện và hệ thống theo dõi PV
Mô tả ổ đĩa kép trục quay
Truyền động quay vòng là một hộp số có thể giữ tải trọng hướng tâm và hướng trục một cách an toàn, cũng như truyền một mô-men xoắn để quay.Chuyển động quay có thể theo một trục duy nhất hoặc nhiều trục với nhau. Truyền động quay được thực hiện bằng cách sản xuất bánh răng, ổ trục, phớt, vỏ, động cơ và các bộ phận phụ trợ khác và lắp ráp chúng thành một hộp số hoàn chỉnh.Truyền động quay vòng được ứng dụng rộng rãi trong xe kéo mô-đun, cần trục, thiết bị lấy gỗ, sàn làm việc trên không, hệ thống solartracking hệ thống năng lượng gió, v.v. Truyền động quay vòng thích hợp cho các khu vực vĩ độ cao và hiệu suất phát điện sẽ tăng hơn 35%, điều này Cải thiện đáng kể hiệu suất của hệ thống phát điện mặt trời.
Đối với hệ thống theo dõi năng lượng mặt trời trục đơn nằm ngang, trục chính của bảng điều khiển năng lượng mặt trời sẽ điều chỉnh góc để theo dõi chính xác góc nghiêng.Loại truyền động quay vòng này chỉ được áp dụng cho khu vực vĩ độ thấp.
Bằng cách sử dụng ổ trục quay làm thành phần cốt lõi của nó, ổ trục quay có thể chịu đồng thời lực dọc trục, lực hướng tâm và mômen nghiêng.Truyền động quay vòng được áp dụng rộng rãi trong các hệ thống theo dõi năng lượng mặt trời.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Làm thế nào để chọn kích thước thích hợp của ổ quay?
Chọn kích thước thích hợp của các ổ quay để tránh không chỉ thiếu hiệu suất hoặc thừa hiệu suất đóng một vai trò quan trọng trong việc đạt được các giải pháp hiệu quả về chi phí.
Vui lòng cung cấp cho chúng tôi thông tin sau để chọn một ổ quay phù hợp:
1. ứng dụng
2. đầu ra toque yêu cầu.Nếu bạn không có ý tưởng rõ ràng về dữ liệu đó, chỉ cần cho chúng tôi biết tải trọng, ví dụ: trọng lượng của các tấm và giá đỡ trên ổ quay của chúng tôi.
3. kích thước tải trọng và sức gió lớn nhất trong khu vực của bạn trong 10 năm qua được sử dụng để tính toán xem ổ đĩa mà chúng tôi đề xuất có thể chịu tải tối đa khi có gió lớn hay không.
4. tốc độ đầu ra bạn yêu cầu sẽ giúp chúng tôi đề xuất các động cơ phù hợp cho bạn.
5. thông tin khác như phản ứng dữ dội, nhu cầu cấp IP, v.v.
Đăng kí
Hệ thống theo dõi năng lượng mặt trời được chia thành hệ thống theo dõi mặt trời trục đơn nằm ngang, máy theo dõi trục đơn nghiêng và hệ thống theo dõi mặt trời trục kép.
Các ổ quay được sử dụng trong hệ thống theo dõi năng lượng mặt trời chủ yếu là trục đơn (sê-ri SE), trục kép (sê-ri SDE) và loại thẳng đứng (sê-ri VE).Và các dòng máy được sử dụng phổ biến nhất là SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
