Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SE14 | giữ mô-men xoắn: | 54200 Nm |
|---|---|---|---|
| Nghiêng mô-men xoắn: | 68000 Nm | mô-men xoắn đầu ra: | 6550 Nm |
| Tải dọc trục: | 680 kN | Tải trọng triệt để: | 230 triệu |
| giấy chứng nhận: | ISO9001, ce | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời |
| Làm nổi bật: | hydraulic slew motor,solar tracker drive |
||

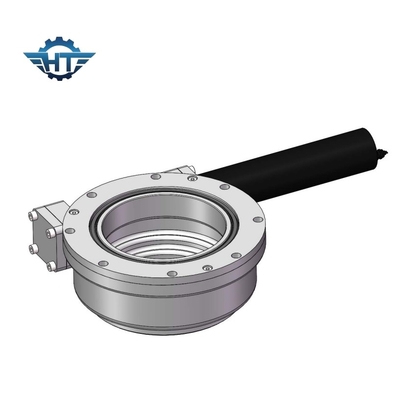

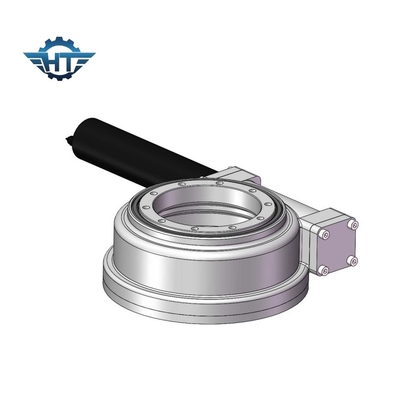

SE Series Worm Gear Slew Drive với hiệu suất cao cho hệ thống theo dõi năng lượng mặt trời
Mô tả ổ đĩa xoay SE
Vòng bi xoay, vòng bi xoay Khi công nghệ đã được cải thiện, nhiều ổ đĩa xoay hơn đang sử dụng công nghệ con sâu đồng hồ cát, trong đó con sâu được tạo hình để ăn khớp nhiều răng hơn trong bánh răng
Sự ăn khớp của răng tăng lên dẫn đến sức mạnh, hiệu quả và độ bền cao hơn. Truyền động xoay sử dụng công nghệ trục vít tiêu chuẩn trong đó trục vít nằm ngang. Tỷ lệ tốc độ của trục phụ thuộc vào mối quan hệ giữa số lượng ren trên trục vít và số lượng răng trong bánh răng sâu hoặc bánh răng.
Hiệu suất của SE Series
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng dọc trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Độ chính xác (°) | tự khóa | Trọng lượng (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Đúng | số 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Đúng | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Đúng | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 204 |
Cài đặt Ổ đĩa xoay
1.Làm sạch cấu trúc lắp đặt, ví dụ như khỏi hàn, mạ kẽm, cặn, bụi bẩn, v.v.
2. Nâng ổ đĩa xoay bằng bu lông mắt.
3. Ổ đĩa xoay phải được gắn trong điều kiện không tải.
4. Phải tuân theo quy trình sau đây để tránh sai lệch giữa các lực siết bu lông.
5. Bôi chất lỏng khóa chỉ vào các sợi chỉ.
6. Đặt chất lỏng khóa ren trên khe hở ren yêu cầu lắp đầy đủ các bộ phận.
7. Tải trước các bu lông theo chiều ngang.Xem mô hình chung trong bản phác thảo bên dưới về cách các bu lông có được mô-men xoắn theo trình tự ngang.Bắt đầu với vòng trong hoặc vòng ngoài.Thực hiện lực siết theo chiều ngang của tất cả các bu lông đến 30% lực siết.Sau đó lặp lại mô-men xoắn theo chiều ngang đến 80% mô-men xoắn siết chặt.Cuối cùng, mô-men xoắn theo chiều ngang đến 100% mô-men xoắn siết chặt.
Có nhiều ứng dụng mà bộ truyền động quay có thể được sử dụng, chủ yếu vì nó rất thích hợp cho các ứng dụng yêu cầu tải để duy trì công suất và mô-men xoắn quay.
Các ứng dụng truyền động xoay điển hình bao gồm, nhưng không giới hạn ở:
1. Theo dõi năng lượng mặt trời
2.Tua bin gió
3. Thang máy nam
4. Máy móc thủy lực
5. Bộ điều khiển từ xa
6. Máy xúc
7. Nâng
8. cần trục
9. Thiết bị khoan
10. Thiết bị quân sự
