Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | SDE3 " |
|---|---|---|---|
| Tỉ số truyền: | 31: 1 | Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | Hangtuo | Màu sắc: | như yêu cầu |
| Gắn động cơ: | động cơ điện và thủy lực | Sự bảo đảm: | 5 năm |
| Làm nổi bật: | slewing ring drive,small slew drive |
||

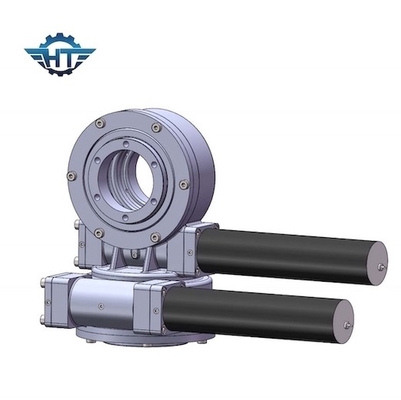

Động cơ AC / DC truyền động trục kép được thiết kế tùy chỉnh cho hệ thống theo dõi đơn phẳng
Mô tả ổ đĩa kép trục quay

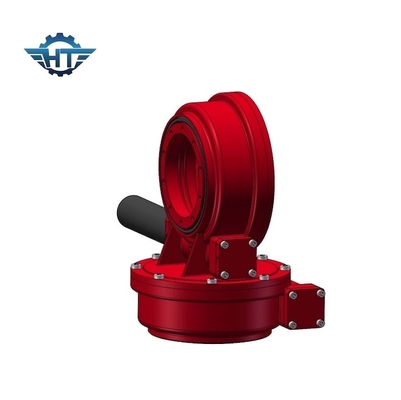

Ổ đĩa quay trục kép SDE3 cho hệ thống theo dõi năng lượng mặt trời PV, CPV.
Hangtuo Slewing Drive là nhà sản xuất nghiên cứu và phát triển hệ thống truyền động quay vòng chuyên nghiệp, được ứng dụng rộng rãi trên năng lượng mới (hệ thống theo dõi năng lượng mặt trời PV / CPV / CSP trục đơn và kép, năng lượng gió), máy móc kỹ thuật (máy xây dựng vỉa hè, cơ sở cảng và khu vực khai thác ), máy thu vệ tinh và các lĩnh vực khác.
Trong quá trình phát triển các sản phẩm mới được cập nhật liên tục, Bộ truyền động quay vòng của chúng tôi được thiết kế với vòng quay và trục con sâu đồng hồ cát, từ điểm tiếp xúc truyền thống đến tiếp xúc bề mặt, có ưu điểm là mô-men xoắn đầu ra mạnh mẽ, quay trơn tru và chống mài mòn để mang hướng tâm cao hơn & Tải trọng dọc trục và mômen quay nghiêng.
Có các loại mô hình sản xuất tại công ty chúng tôi từ 3 '' đến 25 '' (đường kính mương). Bộ truyền động quay có thể được tùy chỉnh để đáp ứng yêu cầu đặc biệt cho ứng dụng máy móc kỹ thuật và năng lượng mới. Sản xuất của chúng tôi đang được khách hàng ở nước ngoài lựa chọn và nhà với chất lượng đáng tin cậy và danh tiếng.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Khu vực ứng dụng
Bộ truyền động quay vòng dòng SDE của chúng tôi chủ yếu được sử dụng cho các hệ thống theo dõi năng lượng mặt trời PV, STP, CSP.
Các loại truyền động quay vòng khác của chúng tôi được sử dụng rộng rãi cho các ứng dụng xây dựng, chẳng hạn như cần cẩu xe tải, xe nâng hàng, bàn xoay, máy móc cảng, xe mô-đun, hệ thống năng lượng gió nhỏ và thông tin liên lạc vệ tinh, máy vận chuyển tải nặng, thiết bị kiểm tra cầu, nền tảng làm việc bằng kính thiên văn, bộ quay rổ yêu cầu, cần trục du thuyền, máy trộn xi măng, máy xúc, v.v. Chúng tôi cũng có thể cung cấp nhiều kích thước của ổ quay và vòng quay,động cơ thủy lực & Động cơ DC để phù hợp với bộ truyền động quay vòng.Sản phẩm đã được xuất khẩu sang khắp nơi trên thế giới.
