Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | SDE21 " |
|---|---|---|---|
| Giữ mô-men xoắn: | 89 kNm | Mô-men xoắn nghiêng: | 65 kNm |
| Hiệu quả: | 40% | Tải dọc trục: | 337 kN |
| Tải xuyên tâm: | 640 kN | Màu sắc: | dựa trên mã Ral |
| Làm nổi bật: | slewing ring drive,small slew drive |
||

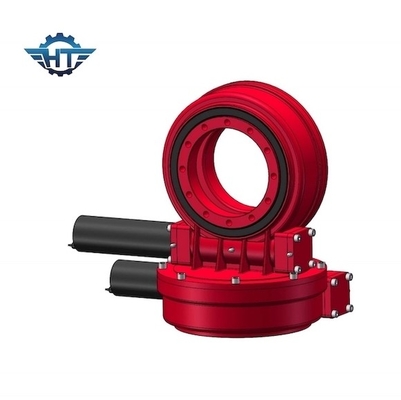

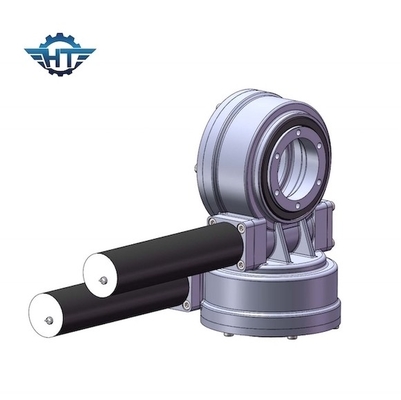

Tiếng ồn thấp Hộp số truyền động dạng trượt SDE với mô-men xoắn giữ cao cho hệ thống theo dõi năng lượng mặt trời trục kép
Mô tả ổ đĩa quay SDE có độ ồn thấp
Bộ theo dõi năng lượng mặt trời trục kép bao gồm một nền tảng di chuyển, một nền tảng cố định, một chuỗi nối tiếp, một chuỗi song song và một thiết bị dẫn động như ổ quay trượt máy theo dõi năng lượng mặt trời trục kép.Nền tảng di chuyển được hỗ trợ bởi chuỗi nối tiếp và được dẫn động bởi chuỗi song song, tạo thành một cơ chế theo dõi song song.ổ quay cho bộ theo dõi năng lượng mặt trời trục kép được định cấu hình để dẫn động chuỗi song song chuyển động để điều khiển nền tảng chuyển động quay quanh trục dọc và trục ngang.Hệ thống truyền động quay vòng của trình theo dõi năng lượng mặt trời trục kép theo sáng chế có không gian làm việc lớn hơn, hiệu suất theo dõi tốt hơn và lợi thế của độ cứng cao, tiêu thụ năng lượng thấp, mô-men xoắn lái xe nhỏ và quán tính thấp, v.v.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Bảng chú giải thuật ngữ các thông số chính
Mô-men xoắn nghiêng: Mô men xoắn là tải trọng nhân với khoảng cách giữa vị trí của tải và trọng tâm của ổ trục quay.Nếu qorque sinh ra bởi tải trọng và khoảng cách lớn hơn mômen quay nghiêng danh định, ổ quay sẽ bị lật.
Tải trọng hướng tâm:Tải thẳng đứng lên trục của ổ trục quay
Tải dọc trục:Tải song song với trục của ổ trục quay
Giữ mô-men xoắn:Đó là mômen quay ngược. Khi ổ đĩa quay ngược lại và các bộ phận không bị hư hỏng, thì mômen xoắn cực đại đạt được được gọi là mômen giữ.
Tự khóa:Chỉ khi có tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
