Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | SDE12 |
|---|---|---|---|
| Loại hình: | con sâu và bánh xe con sâu | Sự bảo đảm: | 3 năm |
| OEM: | Có sẵn | Hỗ trợ kỹ thuật: | cả cuộc đời |
| Đăng kí: | Hệ mặt trời Mặt trời Trục kép | Nhiệt độ làm việc.: | -30 ～ + 120 độ C |
| Làm nổi bật: | slewing ring drive,small slew drive |
||

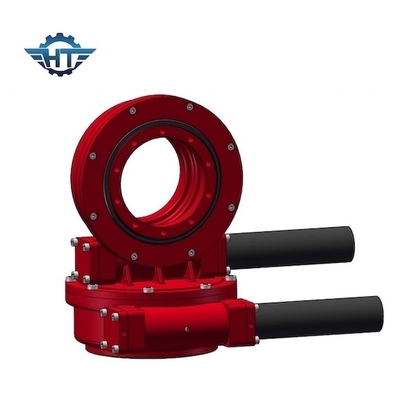

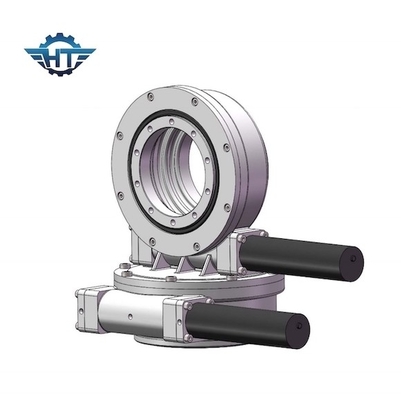

Tỷ số truyền 78/1 SDE12 Truyền động kép trục quay Biaxial cho hệ mặt trời Mặt trời trục kép
Truyền động quay vòng hai trục (loại SDE) - Truyền động quay vòng theo dõi năng lượng mặt trời
Thiết kế dòng SDE hấp thụ những ưu điểm của VE và SE.Hướng góc phương vị và độ cao 3D xoay cùng một lúc.
Ứng dụng truyền động quay vòng phổ biến nhất cho các ổ đĩa quay trục kép là các bộ theo dõi năng lượng mặt trời trục kép, chẳng hạn như máy bay trực thăng và quang điện tập trung (CPV), và các đĩa vệ tinh hoặc radar.Các ứng dụng khác bao gồm thang máy ô tô, bộ định vị cánh tay robot và thiết bị sân khấu.
Thông số kỹ thuật
Kích thước mô hình cơ sở của chúng tôi mang lại hiệu suất nằm trong khoảng từ 1.500 Nm đến 11.200 Nm mô-men xoắn giữ, mô-men xoắn đầu ra 100Nm đến 20.000 Nm, mô-men xoắn nghiêng 5000 Nm đến 89.000 Nm và tỷ lệ giảm hộp số từ 30: 1 đến 150: 1.Bằng cách gắn hộp số hành tinh, tỷ số truyền thậm chí có thể cao hơn.Các ổ đĩa có thể được gắn theo chiều ngang, chiều dọc hoặc kết hợp nhiều trục.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
độ tin cậy
Ổ đĩa quay hai trục SDE của chúng tôi được đảm bảo cho thời gian tồn tại 30 năm với khả năng định vị 3D chính xác.Ổ SDE tạo ra một giải pháp hiệu quả và đáng tin cậy trong một ổ duy nhất.Chúng tôi đáp ứng đủ điều kiện của tất cả các thành phần và nguyên liệu thô của mình bằng cách sử dụng các tiêu chuẩn được đặt ra bởi ISO 9001, chứng nhận CE để tối đa hóa tuổi thọ hiện trường.
Màn biểu diễn
Các ổ quay của chúng tôi sử dụng công nghệ sâu đồng hồ cát đã được cấp bằng sáng chế để hỗ trợ điều khiển và chuyển động tối đa.Bánh răng sâu của chúng tôi gắn 5 đến 11 răng trên đường bước của bánh răng vòng từ vít đồng hồ cát, có độ ăn khớp với răng cao hơn so với bánh răng sâu tiêu chuẩn, mang lại cho hộp số độ ổn định và sức mạnh cao hơn.Tìm hiểu thêm về công nghệ đồng hồ cát.
Bằng cách sử dụng sâu đồng hồ cát, các ổ đĩa có các tính năng sau:
1) Mô-men xoắn đầu ra cao hơn và tải trọng giữ
2) Độ chính xác theo dõi hàng đầu
3) Chống ăn mòn mạnh và niêm phong hiệu quả
Làm thế nào để chọn kích thước thích hợp của ổ quay?
Chọn kích thước thích hợp của các ổ quay để tránh không chỉ thiếu hiệu suất hoặc thừa hiệu suất đóng một vai trò quan trọng trong việc đạt được các giải pháp hiệu quả về chi phí.
Vui lòng cung cấp cho chúng tôi thông tin sau để chọn một ổ quay phù hợp:
1. ứng dụng
2. đầu ra toque yêu cầu.Nếu bạn không có ý tưởng rõ ràng về dữ liệu đó, chỉ cần cho chúng tôi biết tải trọng, ví dụ: trọng lượng của các tấm và giá đỡ trên ổ quay của chúng tôi.
3. kích thước tải trọng và sức gió lớn nhất trong khu vực của bạn trong 10 năm qua được sử dụng để tính toán xem ổ đĩa mà chúng tôi đề xuất có thể chịu tải tối đa khi có gió lớn hay không.
4. tốc độ đầu ra bạn yêu cầu sẽ giúp chúng tôi đề xuất các động cơ phù hợp cho bạn.
5. thông tin khác như phản ứng dữ dội, nhu cầu cấp IP, v.v.
