Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | trục đơn 5 inch |
|---|---|---|---|
| Tỉ số truyền: | 37: 1 | Mô-men xoắn đầu ra định mức: | 962 Nm |
| Giữ mô-men xoắn: | 30 kNm | Mô-men xoắn nghiêng: | 6 kNm |
| Hiệu quả: | 40% | Nhiệt độ làm việc.: | -30 ℃ ～ + 80 ℃ |
| Làm nổi bật: | slewing ring drive,worm drive motor |
||

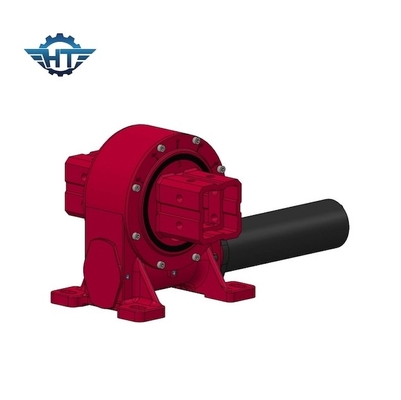

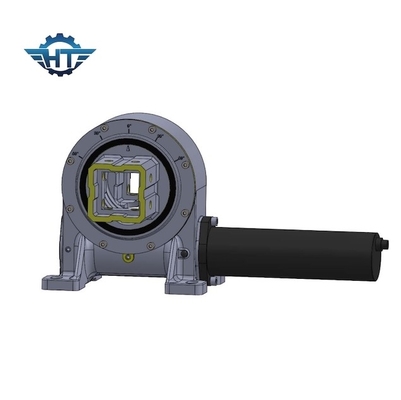

Kèm theo VE5 Worm Gear Slewing Drive cho hệ thống theo dõi mặt trời GPS trục đơn
Worm Gear Slewing Drive Descripiton
Hangtuo ổ quaybao gồm nhà ở, ổ trục quay, vòng đệm, con sâu bao bọc với một số phụ tùng thay thế đã hoàn thiện.Chúng tôi cũng có thể sản xuất Động cơ điện tử và Động cơ thủy lực được sử dụng cho các bộ truyền động quay vòng, có thể di chuyển theo chiều kim đồng hồ và quay ngược chiều kim đồng hồ.
Mô hình: VE5
Xuất xứ: Thường Châu, Trung Quốc
Thương hiệu: HT
Loại: Kèm theo
Tư liệu: QT
Mô-men xoắn đầu ra: 962 Nm
Mô-men xoắn nghiêng: 6000 Nm
Mô-men xoắn giữ: 30 kN.m
Xếp hạng trục tĩnh: 16 KN
Xếp hạng xuyên tâm tĩnh: 27 KN
Tỷ lệ bánh răng: 37: 1
Hiệu quả: 40%
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Thuận lợi
1. Khoảnh khắc lật ngược mạnh dựa trên vòng xoay
2. Thông qua ổ sâu bao bọc
3. Truyền động tải lớn hơn để sử dụng tiếp xúc nhiều răng
4. Chức năng tự khóa tĩnh tốt hơn
