Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 9 inch | Tỉ số truyền: | 61:1 |
|---|---|---|---|
| Hiệu quả: | 40% | Kiểu: | Nằm ngang |
| Ứng dụng: | Nhà máy năng lượng mặt trời | DỊCH VỤ OEM: | Có sẵn |
| Địa điểm xuất xứ: | Thường Châu, Trung Quốc | Người lái xe: | Động cơ 24vdc |
| Làm nổi bật: | hydraulic slew motor,slewing gear |
||

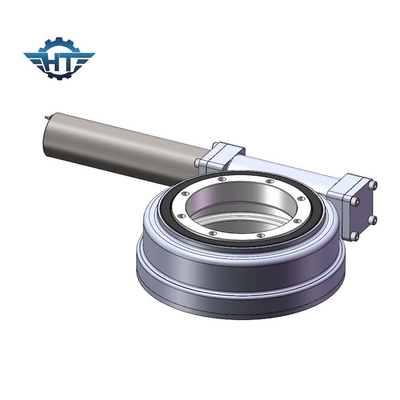

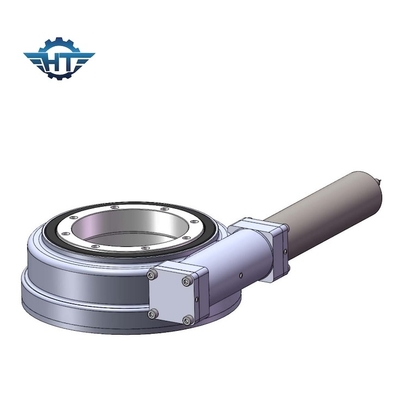

Theo dõi ổ đĩa quay năng lượng mặt trời bằng sơn bột nhựa loại IP66 cho nhà máy năng lượng mặt trời
Sự miêu tả
Có nhiều loại ổ đĩa xoay, có thể được chọn có tính đến các yếu tố sau.
1. Khả năng chịu tải, hướng và đặc tính: Ổ đĩa xoay phù hợp với tải trọng nhẹ và ổ trục lăn phù hợp với tải trọng nặng và tải trọng va đập.Khi ổ lăn chịu tải trọng dọc trục thuần túy, ổ đỡ lực đẩy thường được chọn và khi ổ lăn chịu tải trọng hướng tâm thuần túy, ổ bi rãnh sâu hoặc ổ lăn hình trụ ngắn thường được chọn, và khi thiết bị quay là chịu tải trọng hướng kính thuần túy, cũng có tải trọng hướng trục nhỏ, bạn có thể chọn ổ bi rãnh sâu, ổ bi tiếp xúc góc, ổ côn và bi định tâm hoặc ổ lăn định tâm.Khi tải trọng dọc trục lớn, có thể chọn góc tiếp xúc của ổ bi tiếp xúc góc và ổ côn, hoặc sử dụng kết hợp ổ hướng tâm và ổ chặn, đặc biệt phù hợp với tải trọng dọc trục cực cao hoặc yêu cầu đặc biệt với trục lớn độ cứng.
2. Tốc độ cho phép: Đối với các loại ổ đĩa xoay khác nhau, nói chung, ổ trục có ma sát nhỏ và khả năng sinh nhiệt thấp phù hợp với tốc độ cao.Thiết kế nên cố gắng để các ổ lăn quay hoạt động trong các điều kiện dưới tốc độ quay cuối cùng của chúng.
3. Độ cứng: Khi các ổ trục của bộ truyền động xoay chịu tải, vòng bi và vị trí tiếp xúc của thân lăn sẽ tạo ra biến dạng đàn hồi, lượng biến dạng tỷ lệ thuận với tải trọng và tỷ lệ của nó quyết định kích thước độ cứng của ổ trục.Độ cứng của ổ trục nói chung có thể được cải thiện bằng cách siết chặt ổ trục trước.Ngoài ra, trong thiết kế hỗ trợ ổ trục, xem xét sự kết hợp và sắp xếp các ổ trục cũng có thể cải thiện độ cứng hỗ trợ ổ trục.
4. Hiệu suất điều chỉnh và lỗi lắp đặt: Sau khi ổ trục được tải vào vị trí làm việc, việc lắp đặt và định vị kém sẽ do lỗi sản xuất.Tại thời điểm này, do trục câu và giãn nở nhiệt và các lý do khác, ổ trục chịu tải quá nhiều, gây hư hỏng sớm.Ổ trục định tâm tự động có thể tự khắc phục các khuyết tật do lỗi lắp đặt và do đó thích hợp cho những mục đích sử dụng đó.
5. Lắp đặt và tháo gỡ ổ đĩa xoay: vòng bi côn, vòng bi lăn và vòng bi côn, v.v., thuộc vòng trong và vòng ngoài có thể được tách ra các loại vòng bi (nghĩa là cái gọi là vòng bi riêng), dễ lắp đặt và tháo rời .
Các thông số của Dòng SE
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng dọc trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Độ chính xác (°) | tự khóa | Trọng lượng (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Đúng | số 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Đúng | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Đúng | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 204 |
