Thông tin chi tiết sản phẩm:
|
| Mô hình: | 7 inch | Tỉ số truyền: | 57:1 |
|---|---|---|---|
| Hiệu quả: | 40% | Loại: | trục kép |
| Ứng dụng: | Theo dõi năng lượng mặt trời | DỊCH VỤ OEM: | Có sẵn |
| Địa điểm xuất xứ: | Thường Châu, Trung Quốc | Người lái xe: | 24V một chiều |
| Làm nổi bật: | solar tracker drive,slewing gear |
||

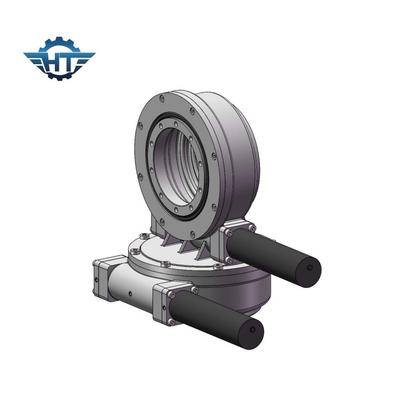

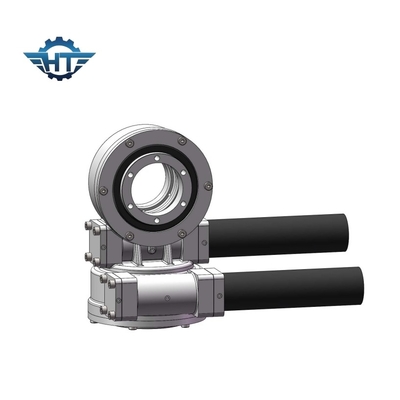

Sde7 Dual Worm Gear Solar Slew Drive Với 24 Vdc Động cơ Động cơ Hành tinh Cho Các Máy Theo dõi
Động cơ động cơ năng lượng mặt trờiMô tả
Động cơ xoay là một hộp số có thể giữ an toàn tải trọng tâm và trục, cũng như truyền mô-men xoắn để quay.Động cơ xoay được thực hiện bằng cách sản xuất bánh răng, vòng bi, niêm phong, vỏ, động cơ và các thành phần phụ trợ khác và lắp ráp chúng thành một hộp số thống nhất.
Động cơ xoay được sử dụng rộng rãi trong các xe kéo mô-đun, cần cẩu, thiết bị nắm bắt gỗ, nền tảng làm việc trên không, hệ thống theo dõi năng lượng mặt trời, hệ thống điện gió, v.v.
Động cơ xoay phù hợp với các khu vực vĩ độ cao và hiệu quả sản xuất điện sẽ tăng hơn 35%, cải thiện đáng kể hiệu quả của hệ thống sản xuất năng lượng mặt trời.
Đối với hệ thống theo dõi mặt trời một trục ngang, trục chính của tấm pin mặt trời sẽ điều chỉnh góc để theo dõi chính xác góc nghiêng.Loại động cơ xoay này chỉ được áp dụng cho khu vực vĩ độ thấp.
Bằng cách áp dụng vòng bi lăn như là thành phần cốt lõi của nó, động cơ lăn có thể chịu lực trục, lực phóng xạ và khoảnh khắc nghiêng đồng thời.
Hệ thống theo dõi năng lượng mặt trời được chia thành hệ thống theo dõi năng lượng mặt trời một trục ngang, hệ thống theo dõi năng lượng mặt trời một trục nghiêng và hệ thống theo dõi năng lượng mặt trời hai trục.
Các động cơ xoay được sử dụng trong hệ thống theo dõi năng lượng mặt trời chủ yếu là trục đơn (dòng SE), trục kép (dòng SDE) và loại dọc (dòng VE).,SE9; SDE3, SDE7, VE7, VE9.
Làm thế nào để lựa chọn kích thước thích hợp của ổ xoay?
Chọn một kích thước thích hợp của các ổ xoay để tránh không chỉ thiếu hiệu suất hoặc hiệu suất dư thừa là đóng một vai trò quan trọng trong việc đạt được các giải pháp hiệu quả chi phí.
Vui lòng cung cấp cho chúng tôi các thông tin sau đây để lựa chọn một động cơ xoay phù hợp:
1. đơn
2Nếu bạn không có một ý tưởng rõ ràng về dữ liệu đó, chỉ cần cho chúng tôi biết tải, ví dụ, trọng lượng của các tấm và các hỗ trợ gắn trên động cơ quay của chúng tôi.
3. kích thước tải và gió lớn nhất trong khu vực của bạn trong 10 năm qua được sử dụng để tính toán nếu ổ đĩa chúng tôi đề nghị có thể chịu tải trọng tối đa khi có gió lớn đến.
4. tốc độ đầu ra bạn yêu cầu mà sẽ giúp chúng tôi đề nghị các động cơ phù hợp cho bạn.
5. thông tin khác như phản ứng, nhu cầu cấp IP vv
Dữ liệu kỹ thuật của SDE Slew Drive.
| Mô hình | Tỷ lệ | Động lực đầu ra định số ((N.m)) | Động lực nghiêng ((N.m) | Động lực giữ (N.m.) | Trọng lượng trục ((kN) | Trọng lượng bức xạ ((kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Vâng. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Vâng. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Vâng. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Vâng. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Vâng. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Vâng. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Vâng. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Vâng. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Vâng. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Vâng. | 251 |
