Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | VE9 " |
|---|---|---|---|
| Tỉ số truyền: | 61: 1 | Ứng dụng: | Hệ thống theo dõi trục đơn nằm ngang |
| Tính năng: | IP66 nhà kín | Worm Gear: | Bao thư kép |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | VE9 Solar Tracker Slew Drive,24V Motor Solar Tracker Slew Drive,24V Motor Slew Drive |
||

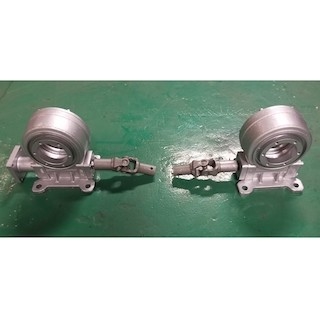

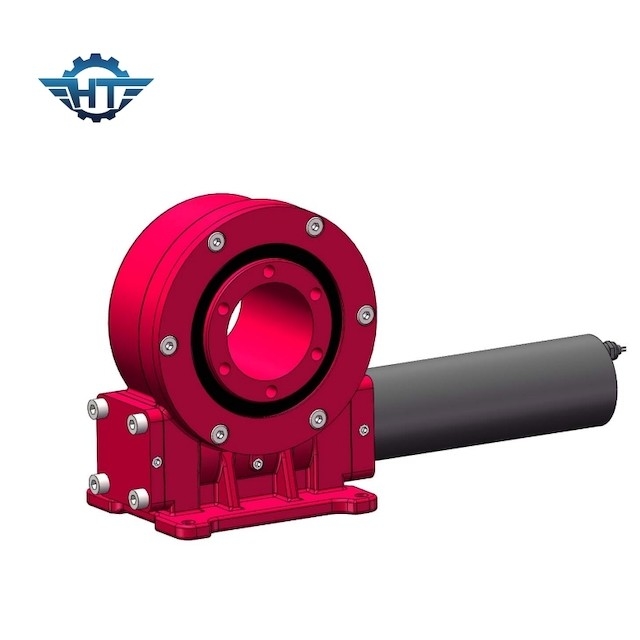

Hộp số truyền động dạng thanh VE9 với động cơ 24V cho hệ thống theo dõi trục đơn nằm ngang
Mô tả Hộp số truyền động kiểu VE9
Mô hình VE là một giải pháp truyền động quay vòng bánh răng kín mạnh mẽ được trang bị cho các ứng dụng chu kỳ làm việc cao, tốc độ thấp (<1 RPM).Ứng dụng của nó là năng lượng mặt trời.
Trong giai đoạn đầu của quá trình phát triển quang điện, các giá đỡ quang điện đều là những kết cấu cố định, có cấu tạo tương đối đơn giản và giá thành rẻ.Với việc hủy bỏ trợ cấp, khả năng truy cập Internet hợp lý, và nhu cầu ngày càng tăng về lợi nhuận và hiệu quả của các nhà máy điện, các giá đỡ theo dõi sử dụng bộ truyền động quay vòng cũng ngày càng nhận được sự quan tâm của thị trường.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Ưu điểm của hệ thống truyền động quay lén VE9
1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Dừng cứng bên trong trong trường hợp kết nối hệ thống điều khiển phần mềm
3. Bao bọc ổ sâu bên trong
4. Tiếp xúc nhiều răng để đảm bảo tải cao
5. Chức năng tự khóa
Người nộp đơn
Hệ thống theo dõi trục đơn
Hệ thống theo dõi trục đơn bao gồm trục đơn phẳng và trục đơn nghiêng.
