Thông tin chi tiết sản phẩm:
|
| Loại: | Ổ đĩa xoay | Địa điểm xuất xứ: | Thường Châu, Trung Quốc (Đại lục) |
|---|---|---|---|
| Động cơ: | Động cơ DC không chổi than | Tính năng: | Hoàn toàn kèm theo |
| Vật liệu: | 42CrMo hoặc 50Mn | bảo hành: | 5~10 năm |
| Kích thước: | 3 inch đến 25 inch | Ứng dụng: | Hệ thống năng lượng mặt trời |
| Làm nổi bật: | VE9 Compact slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox |
||

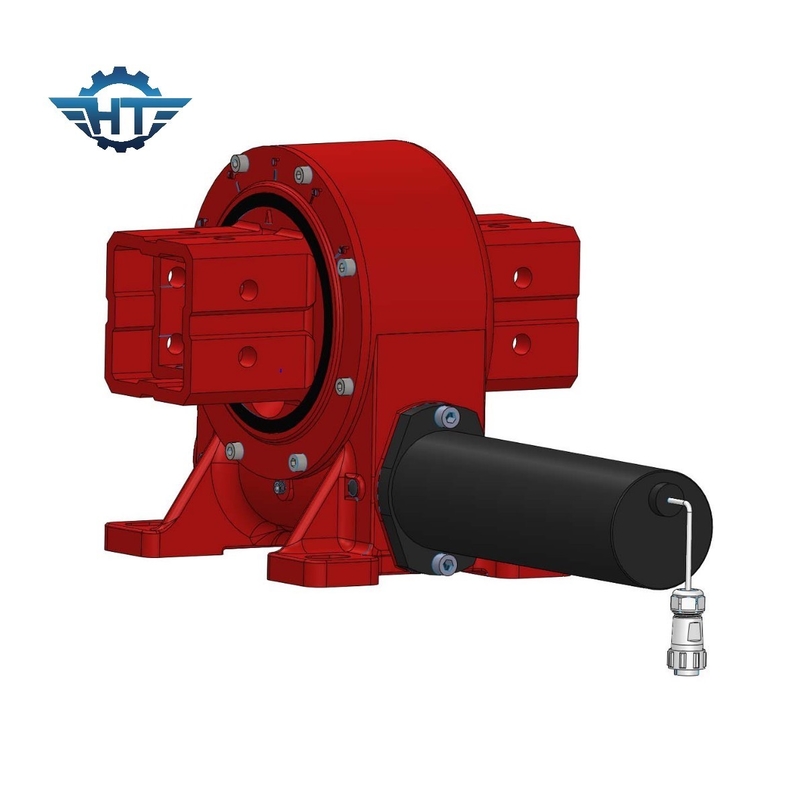

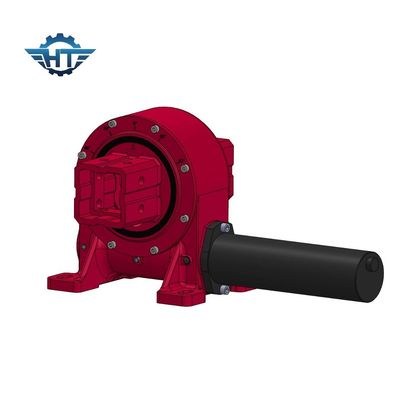

VE9 Compact Worm Gearbox Slewing Drive với 24V Gearbox Reducer cho năng lượng mặt trời
Chiếc đồng hồ cát cát
Một động cơ slew được thiết kế để xử lý tải radial hoặc trục sử dụng mô-men xoay cao.Năng lượng mặt trời tập trung và các ứng dụng khác đòi hỏi sức mạnh không ngừng kết hợp với công nghệ xoay chính xác hoàn hảo để đảm bảo an toàn và chính xác.
Động cơ trục đơn được sử dụng trong hệ thống theo dõi trục đơn phẳng, mà khung là một sắp xếp phía bắc-nam, hệ thống theo dõi phía đông-tây.động cơ được điều khiển bởi động cơ sẽ chịu mô-men xoắn lớn để điều khiển toàn bộ hệ thống, để hệ thống có thể theo dõi azimuth của mặt trời, càng nhiều càng tốt để cải thiện mặt trời trên bề mặt bức xạ của mô-đun quang điện, và do đó tăng sản xuất điện.
Điều này chủ yếu dựa trên nguyên tắc thiết kế của hệ thống theo dõi, do tác động của vòng quay của trái đất, cho một vị trí cố định trên Trái đất, chu kỳ mặt trời trong suốt cả năm,góc chiếu sáng của nó cũng liên tục thay đổiHệ thống theo dõi năng lượng mặt trời được lắp đặt để giữ cho các tấm pin mặt trời theo dõi mặt trời và tăng lượng bức xạ mặt trời nhận được bởi mảng quang điện,do đó tăng tổng năng lực của hệ thống sản xuất điện mặt trời quang điện.
VE Worm Gearbox Slew Drive Dữ liệu kỹ thuật
| Mô hình | Tỷ lệ | Động lực đầu ra số (N.m) | Động lực nghiêng (N.m) | Động lực giữ (N.m) | Trọng lượng trục (kN) | Trọng lượng phóng xạ (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Vâng. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Vâng. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Vâng. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Vâng. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Vâng. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Vâng. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Vâng. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Vâng. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Vâng. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Vâng. | 251 |
Dữ liệu động cơ
Điện áp số V/DC: 24vdc
Tốc độ không tải RPM: 1200±10%
Điện không tải A: <0,1 A
Động lực định số N.M: 0.12
Tốc độ quay: 800±10%
Điện tải A:<1A
Năng lượng định số W:<10W
Parameter đầu ra thiết bị:
Tỷ lệ tốc độ: 399:1
Động lực đầu ra định số N.M: 32
Tốc độ đầu ra RPM: 2±0.5
Lượng sản xuất: 2
Loại sảnh: 40F/39
Điện áp đầu vào Hall V: 5~24
Định nghĩa dây:
1Đỏ dày:
2Đen dày:
3Màu vàng xanh lá cây:
4Màu vàng mỏng: phòng B.
5- Đỏ mỏng: sảnh + 24V
6- Đen mỏng:
7Xanh mỏng: sảnh A.
