Thông tin chi tiết sản phẩm:
|
| Vật liệu bánh giun: | 50Mn, 42CrMo | Tỉ số truyền: | 61:1 |
|---|---|---|---|
| Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời trục đơn | Nguồn gốc: | Thường Châu, Trung Quốc |
| Người lái xe: | Động cơ hành tinh 24V DC | giấy chứng nhận: | ISO9001, CE |
| Cài đặt: | Ngang dọc | BẢO TRÌ: | nội bộ 5 năm |
| Làm nổi bật: | 50Mn worm slew drive,61/1 Gear Ratio slew drive,0.1 degree Solar Tracking slew drive |
||

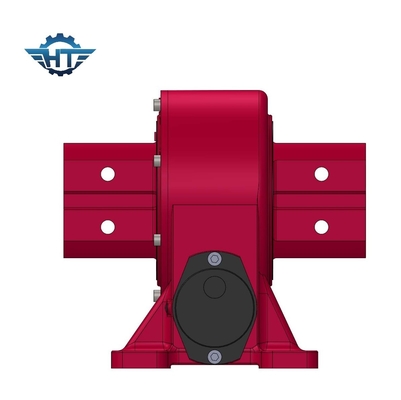

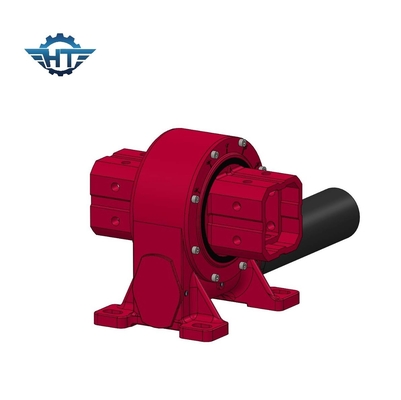

61 đến 1 tỷ lệ bánh răng cho Worm Gear Slewing Drive Hệ thống theo dõi mặt trời trục đơn
Ưu điểm sản phẩm
1Chúng tôi sử dụng dấu dầu xương để tránh rò rỉ dầu hiệu quả
2- Chiều độ lắp đặt của các ổ quay của chúng tôi được thiết kế để phù hợp với nhiều ứng dụng.
3- Dễ bảo trì, nội bộ 5 năm cho năng lượng mặt trời sử dụng
4. Ứng dụng cấu trúc bánh răng giun bao bì kép có độ bám chặt chẽ và mô-men xoắn
5. Khó dừng bên trong ổ quay trong trường hợp đa chức năng của hệ thống điều khiển phần mềm
Các thông số của các thiết bị giun SLewing Drive
| Mô hình | Tỷ lệ | Động lực đầu ra định số | Động lực nghiêng | Trọng lượng trục | Trọng lượng phóng xạ | Động lực giữ | Hiệu quả | Chọn chính xác | Tự khóa | Trọng lượng |
| N.m | N.m | kN | kN | N.m | mức độ | Vâng. | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Vâng. | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Vâng. | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Vâng. | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Vâng. | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Vâng. | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Vâng. | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Vâng. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Vâng. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Vâng. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Vâng. | 244 kg |
Đặc điểm
1. xoay ± 60 độ, dừng cứng bên trong
2. Kết nối động cơ lái từ bên trái hoặc bên phải
3Trong quá trình lắp đặt, nó không cần thiết để điều chỉnh khoảng trống bánh răng, cấu trúc của nó đảm bảo liên lạc đa răng
4. dầu mỡ đã được lấp đầy trước khi nhà máy
4- Dễ cài đặt và bảo trì thấp, nội bộ 5 năm
5. Sử dụng không gian hợp lý
6Chiếc bánh xe tự khóa.
7. Phương pháp dễ dàng và trôi chảy để khởi động và dừng
8. mô-men xoắn lớn, thích hợp cho lắp đặt dọc
Ứng dụng
Các ổ giun đã được chứng minh là hiệu quả trong nhiều máy và thiết bị, trong các ứng dụng khác nhau và các điều kiện hoạt động khác nhau, chẳng hạn như: các nền tảng xây dựng và lắp ráp,Đặt buồng lái trong máy móc rừng, thiết bị xử lý vật liệu, vị trí của hệ thống năng lượng mặt trời, kiểm soát các cấu trúc trên và các ứng dụng hoạt động của máy móc xây dựng, cần cẩu công nghiệp v.v.
