Thông tin chi tiết sản phẩm:
|
| Tỉ lệ: | 61 đến 1 hộp số | Vật liệu: | 50Mn, 42CrMo |
|---|---|---|---|
| Tính năng: | Cơ chế khóa thiết bị | giấy chứng nhận: | ISO9001, CE |
| Người lái xe: | 12/24VDC | BẢO TRÌ: | Cứ 5 năm một lần |
| Màu sắc: | như yêu cầu | Nguồn gốc: | Thường Châu, Trung Quốc |
| Làm nổi bật: | Locking Gear Mechanism slewing ring drive,42CrMo slewing ring drive,24VDC electric slew drive |
||

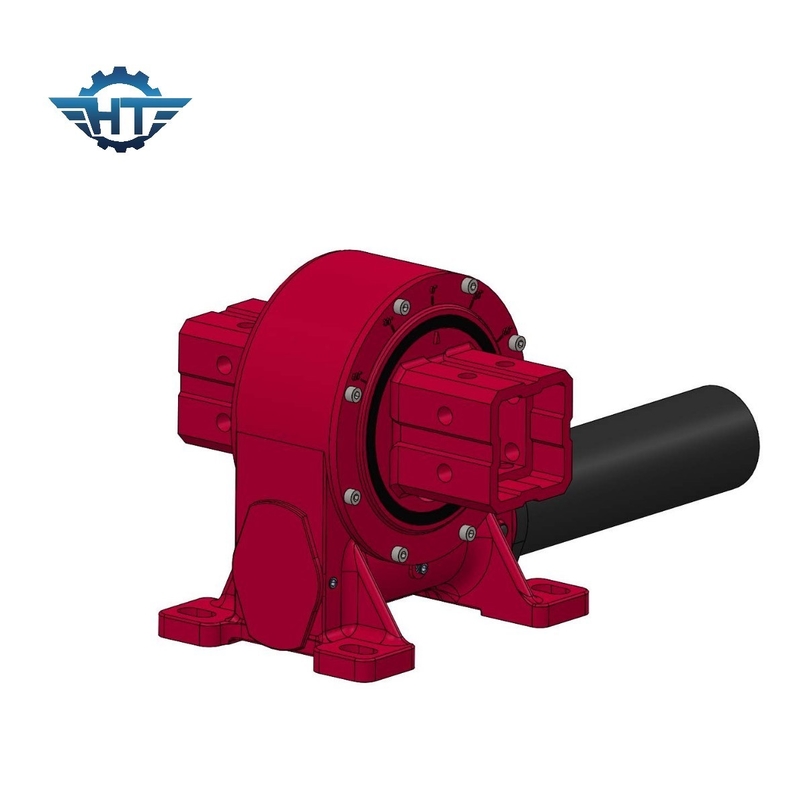

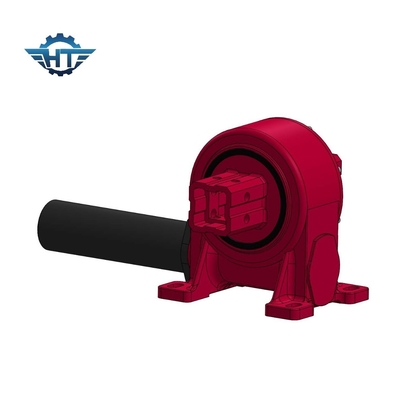

Hệ thống theo dõi tấm pin mặt trời trục duy nhất
Hộp bánh răng giun nhỏ gọnMô tả
Chuyển hàng đáng tin cậy: hầu hết các đơn đặt hàng được vận chuyển trong 15 ngày hoặc ít hơn, trong mùa đông, trong 30 ngày
Hỗ trợ kỹ thuật Các kỹ sư đang sẵn sàng giúp đỡ
High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget
Hoạt động và bảo trì - hoạt động và bảo trì là dễ dàng và giảm phí của bạn
VE9 Worm Gear Sets Data Sheet
| Mô hình | Tỷ lệ | Động lực đầu ra định số ((N.m)) | Động lực nghiêng ((N.m) | Động lực giữ (N.m.) | Trọng lượng trục ((kN) | Trọng lượng bức xạ ((kN) | Hiệu quả | Tự khóa | Trọng lượng ((kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Vâng. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Vâng. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Vâng. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Vâng. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Vâng. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Vâng. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Vâng. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Vâng. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Vâng. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Vâng. | 251 |
Cài đặt
1. Chuẩn bị
1.1 Kiểm tra động cơ bị hư hại về thể chất.
1.2 Các bề mặt hỗ trợ sạch
2.
Là nhà sản xuất hộp số, chúng tôi không cung cấp, đảm bảo hoặc khuyến cáo các thiết bị gắn kết được sử dụng. Xin hãy cẩn thận trong việc chỉ định mục này sẽ gắn sản phẩm của chúng tôi với sản phẩm của bạn.
Sử dụng các kích thước, số lượng và chất lượng được quy định.
Tỷ lệ giữ (chiều dài giữ theo đường kính của bu lông) phải được quan sát, từ tối thiểu ≥1,5 đến tối đa ≤2.
Các vít có trục hoàn toàn trục không được phép.
Chức năng điều khiển cuộn, tuổi thọ và độ bền của kết nối cuộn bị ảnh hưởng trong trường hợp không tuân thủ.
Sử dụng máy giặt bằng phẳng có kích thước và sức mạnh thích hợp, lựa chọn mô-men xoắn để không vượt quá áp suất giao diện cho phép.
Các cọc gắn trong trường hợp bình thường được đảm bảo đầy đủ bằng cách nạp trước chính xác.
Lưu ý: Không được phép sử dụng vòng chia, vòng chia, v.v.
Động lực thắt chặt và tải trước ban đầu cho các ổ cắm.
|
Động lực thắt |
Chiều độ đệm gắn |
|||||
| Lớp học |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| Lớp 8.8 | 10.2 N.M | 24.7 N.M. | 49 N.M. | 85.5 N.M. | 212.2 N.M | 414 N.M |
| Lớp 10.9 | 14.3 N.M. | 34.8 N.M. | 68.9 N.M. | 120.2 N.M | 298.4 N.M. | 582.1 N.M |
| Lớp 12.9 | 17.2 N.M | 41.7 N.M. | 82.7 N.M. | 144.2 N.M | 358.1 N.M |
689.5 N.M. |
