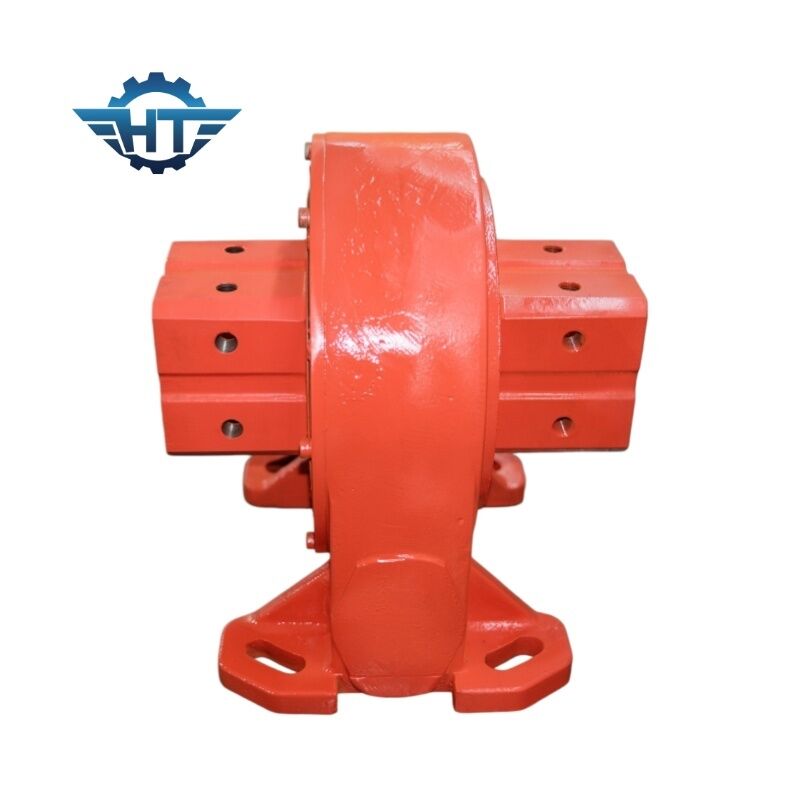

Động cơ xoay bánh răng giun tự khóa cho thiết bị năng lượng mặt trời và công nghiệp

Ổ đĩa xoay bánh răng sâu tự khóa cho thiết bị năng lượng mặt trời & công nghiệp

Mô tả

Ổ đĩa xoay bánh răng sâu là một giải pháp truyền động quay nhỏ gọn được thiết kế để cung cấp khả năng quay có kiểm soát, mô-men xoắn đầu ra cao và hỗ trợ tải đáng tin cậy trong nhiều hệ thống cơ khí. Nó tích hợp vòng bi xoay, cơ cấu bánh răng sâu, vỏ, vòng bi, bu lông và các bộ phận cơ khí khác vào một đơn vị ổ đĩa nhỏ gọn.

Với khả năng chịu mô-men xoắn cao, khả năng tự khóa, cấu trúc nhỏ gọn và định vị chính xác, ổ đĩa xoay bánh răng sâu đặc biệt phù hợp với các ứng dụng yêu cầu chuyển động quay có kiểm soát và giữ tải ổn định.

Đối với các ứng dụng theo dõi năng lượng mặt trời, ổ đĩa xoay có thể được kết hợp với động cơ bánh răng hành tinh DC hoặc động cơ bánh răng AC để cung cấp chuyển động phương vị hoặc nâng đáng tin cậy. Trong máy móc xây dựng và công nghiệp, nó cũng có thể được dẫn động bằng động cơ thủy lực cho các ứng dụng quay tải nặng.

Ổ đĩa xoay bánh răng sâu hoạt động như thế nào?

Cơ cấu bánh răng sâu truyền công suất động cơ hoặc thủy lực đến vòng bi xoay, chuyển đổi chuyển động quay đầu vào thành chuyển động quay có kiểm soát. Truyền động bánh răng sâu cung cấp tỷ số giảm cao trong một vỏ tương đối nhỏ gọn.

Một trong những ưu điểm chính là đặc tính tự khóa của nó. Khi được lựa chọn phù hợp cho ứng dụng, ổ đĩa có thể chống lại sự quay ngược do tải trọng bên ngoài gây ra, giúp duy trì vị trí yêu cầu khi động cơ không hoạt động.

Điều này làm cho ổ đĩa xoay bánh răng sâu phù hợp với các thiết bị tiếp xúc với tải trọng thay đổi, rung động, lực gió hoặc yêu cầu định vị.

Thông số của ổ đĩa xoay dòng VE

Các tính năng chính của ổ đĩa xoay bánh răng sâu VE

1. Khả năng chịu mô-men xoắn và tải trọng cao

Dòng VE được thiết kế để truyền mô-men xoắn đầu ra cao đồng thời chịu được tải trọng trục và hướng tâm đáng kể. Các kích thước ổ đĩa khác nhau cho phép các kỹ sư lựa chọn cấu hình phù hợp theo mô-men xoắn yêu cầu, mô-men lật và tải trọng kết cấu.

2. Thiết kế bánh răng sâu tự khóa

Truyền động bánh răng sâu có thể cung cấp chức năng tự khóa trong các điều kiện hoạt động phù hợp. Điều này giúp duy trì vị trí của cấu trúc được dẫn động mà không cần nguồn điện liên tục từ động cơ và đặc biệt hữu ích cho các thiết bị theo dõi và định vị năng lượng mặt trời.

3. Định vị quay chính xác

Với độ chính xác định vị quay lên đến ≤0.1°, ổ đĩa xoay có thể được sử dụng trong các ứng dụng mà chuyển động góc có kiểm soát là quan trọng, bao gồm bộ theo dõi năng lượng mặt trời, thiết bị định vị ăng-ten và máy móc quay công nghiệp.

4. Cấu trúc tích hợp nhỏ gọn

Vòng bi xoay, cơ cấu bánh răng sâu, vỏ, vòng bi và các bộ phận lắp ráp được tích hợp vào một cụm ổ đĩa nhỏ gọn. Thiết kế này đơn giản hóa việc lắp đặt và có thể giảm không gian cần thiết cho hệ thống truyền động quay.

5. Thiết kế kín và chống ăn mòn

Vỏ kín giúp bảo vệ các bộ phận truyền động bên trong khỏi bụi, độ ẩm và các chất gây ô nhiễm môi trường khác. Ổ đĩa có thể được cấu hình cho các ứng dụng ngoài trời, nơi yêu cầu bảo vệ môi trường và độ tin cậy cơ học lâu dài.

6. Nhiều cấu hình ổ đĩa

Tùy thuộc vào ứng dụng, ổ đĩa xoay có thể được cung cấp với các giải pháp ổ đĩa khác nhau, bao gồm động cơ bánh răng DC, động cơ bánh răng AC và động cơ thủy lực. Điều này mang lại sự linh hoạt cho các hệ thống theo dõi năng lượng mặt trời, máy móc di động và thiết bị công nghiệp.

Ổ đĩa xoay bánh răng sâu cho hệ thống theo dõi năng lượng mặt trời

Theo dõi năng lượng mặt trời là một trong những ứng dụng được sử dụng rộng rãi nhất cho ổ đĩa xoay bánh răng sâu. Ổ đĩa xoay theo dõi năng lượng mặt trời điều khiển vị trí góc của các mô-đun quang điện để các tấm pin có thể theo dõi chuyển động của mặt trời trong suốt cả ngày.

Kích thước ổ đĩa xoay phù hợp phụ thuộc vào nhiều yếu tố hơn là chỉ diện tích tấm pin. Các yếu tố lựa chọn quan trọng bao gồm:

• Tổng diện tích mô-đun quang điện

• Trọng lượng kết cấu bộ theo dõi

• Số lượng và cách bố trí các mô-đun

• Độ lệch tâm trọng tâm

• Tải trọng gió và tốc độ gió sống sót

• Độ chính xác theo dõi yêu cầu

• Tốc độ hoạt động

• Mô-men xoắn giữ yêu cầu

• Hướng lắp đặt

• Điều kiện môi trường địa phương

Để tham khảo chung, các diện tích tấm pin mặt trời sau đây có thể được xem xét để lựa chọn sơ bộ:

Các giá trị này chỉ mang tính tham khảo sơ bộ. Việc lựa chọn ổ đĩa xoay theo dõi năng lượng mặt trời cuối cùng nên dựa trên điều kiện tải trọng cơ học hoàn chỉnh chứ không chỉ dựa trên diện tích tấm pin.

Ổ đĩa xoay bánh răng sâu cho Ứng dụng công nghiệp

Ngoài các hệ thống theo dõi quang điện, ổ đĩa xoay bánh răng sâu còn được áp dụng rộng rãi cho các thiết bị yêu cầu chuyển động quay có kiểm soát và khả năng chịu tải cao.

Các ứng dụng điển hình bao gồm:

• Hệ thống theo dõi năng lượng mặt trời

• Thiết bị năng lượng gió

• Hệ thống định vị vệ tinh và ăng-ten

• Cần cẩu xe tải và thiết bị nâng

• Nền tảng làm việc trên không

• Máy móc xây dựng

• Thiết bị cảng và hàng hải

• Máy móc khai thác mỏ

• Thiết bị luyện kim

• Thiết bị sản xuất thép

• Máy móc nông nghiệp

• Thiết bị xử lý nước thải và nước thải

• Thiết bị xử lý vật liệu và định vị quay

Đối với các ứng dụng thủy lực, ổ đĩa xoay có thể được kết hợp với động cơ thủy lực để tạo ra một hệ thống ổ đĩa xoay thủy lực nhỏ gọn cho máy móc hạng nặng.

Tại sao chọn ổ đĩa xoay bánh răng sâu?

So với các cấu hình truyền động quay thông thường, ổ đĩa xoay tích hợp mang lại lợi thế về truyền mô-men xoắn cao, lắp đặt nhỏ gọn, quay có kiểm soát, giữ tải và tích hợp hệ thống đơn giản hóa.

Đối với các nhà sản xuất bộ theo dõi năng lượng mặt trời và các nhà tích hợp thiết bị, dòng VE cung cấp nhiều kích cỡ và tỷ số truyền để đáp ứng các cấu hình bộ theo dõi và yêu cầu tải khác nhau. Ổ đĩa cũng có thể được tùy chỉnh với động cơ phù hợp, giao diện lắp đặt và các cấu hình khác theo yêu cầu dự án.

Hỗ trợ lựa chọn ổ đĩa xoay

Việc lựa chọn ổ đĩa xoay nên dựa trên ứng dụng thực tế chứ không chỉ dựa vào đường kính ổ đĩa hoặc diện tích tấm pin mặt trời. Đội ngũ kỹ thuật của chúng tôi có thể đánh giá mô-men xoắn đầu ra yêu cầu, mô-men lật, mô-men xoắn giữ, tải trọng trục, tải trọng hướng tâm, tốc độ quay và điều kiện môi trường để đề xuất một mẫu phù hợp.

Đối với các dự án theo dõi năng lượng mặt trời, vui lòng cung cấp số lượng và kích thước tấm pin, kích thước và trọng lượng kết cấu bộ theo dõi, trọng tâm, điều kiện gió và góc theo dõi yêu cầu. Thông tin này cho phép lựa chọn ổ đĩa xoay chính xác hơn cho toàn bộ kết cấu theo dõi.
