Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SE 1 inch | Cảm biến Hall: | không bắt buộc |
|---|---|---|---|
| Tốc độ: | 0,03 ~ 1 vòng / phút | Tỉ số truyền: | 32: 1 |
| Lớp IP: | IP66 | Trở lại giữ mô-men xoắn: | 1850 NM |
| Mô-men xoắn nghiêng: | 320 NM | MÃ HS: | 8483409090 |
| Làm nổi bật: | 1RPM Worm Gear Slew Drive,Worm Gear Slew Drive IP66,IP66 xoay ổ trục |
||

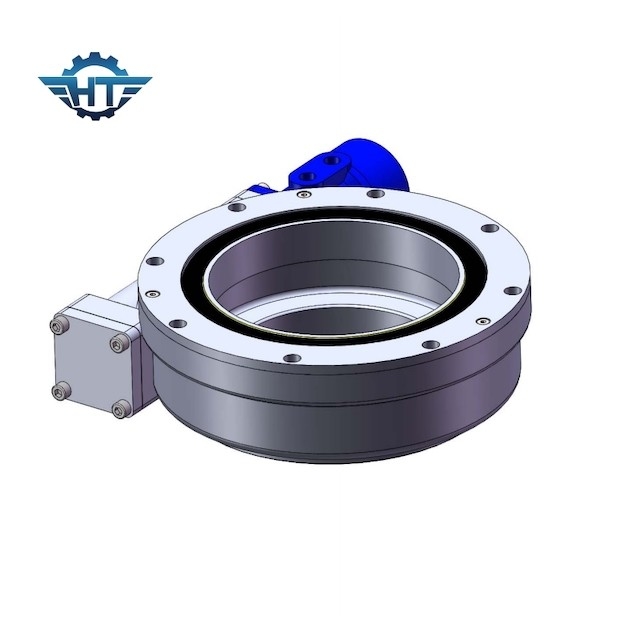

SE1 Ổ giun nhỏ Ổ đĩa quay tay cho hệ thống theo dõi bảng điều khiển năng lượng mặt trời
Giới thiệu Worm Gear Slew Drives
Bộ truyền động quay có thể hỗ trợ tải nặng nhưng quay chậm, thường là bệ nằm ngang như cần trục thông thường, giàn xoay hoặc bệ hướng gió của cối xay gió trục ngang.Giờ đây, nó được sử dụng rộng rãi trong năng lượng mặt trời: hệ thống theo dõi mặt trời trục đơn, hệ thống theo dõi mặt trời trục kép, điện mặt trời tập trung, Fresnel, tháp nhiệt và thậm chí trong ăng-ten.
Bánh răng xoắn và con sâu đồng hồ cát làm cho nó đạt được sự tiếp xúc nhiều răng, khiến nó có thể chịu lực dọc trục, lực hướng tâm và mômen nghiêng cùng một lúc.

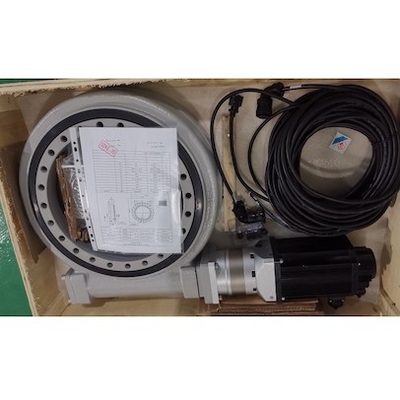

Động cơ bánh răng truyền động quay
Động cơ phù hợp sẽ được lựa chọn dựa trên nhu cầu kỹ thuật và yêu cầu khác nhau của khách hàng
| Vôn | Công suất ra | tốc độ sản xuất | chống thấm nước |
| 24VDC | 5-60W | 10-100 vòng / phút | IP65 |
| Nhận xét | Động cơ đặc biệt có thể được tùy chỉnh theo yêu cầu của bạn. | ||
| Bộ mã hóa và hộp số có thể được cố định. | |||
| Hộp số hành tinh có thể được kết hợp dựa trên các nhu cầu khác nhau | |||
Thuận lợi
Đội ngũ kỹ thuật chuyên nghiệp của chúng tôi có thể cung cấp các giải pháp truyền động quay vòng phù hợp theo yêu cầu chi tiết của bạn.
Chúng tôi có thể cung cấp bộ truyền động quay vòng, các loại động cơ khác nhau, bộ mã hóa, cảm biến hội trường và cả bộ điều khiển
Chúng tôi có thể cung cấp hướng dẫn cài đặt, đề xuất sắp xếp hệ thống theo dõi
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng |
204 |
Các ứng dụng
Hệ thống theo dõi quang điện
Nguyên tắc thiết kế của hệ thống theo dõi quang điện không phức tạp.Vì góc chiếu xạ của mặt trời liên tục thay đổi, các tấm quang điện cố định truyền thống không còn là "vật chết" sau khi sử dụng công nghệ theo dõi.Ngược lại, chúng có thể đuổi theo mặt trời như hoa hướng dương và tăng lượng bức xạ mặt trời nhận được, từ đó cải thiện khả năng phát điện tổng thể của trạm phát điện.
