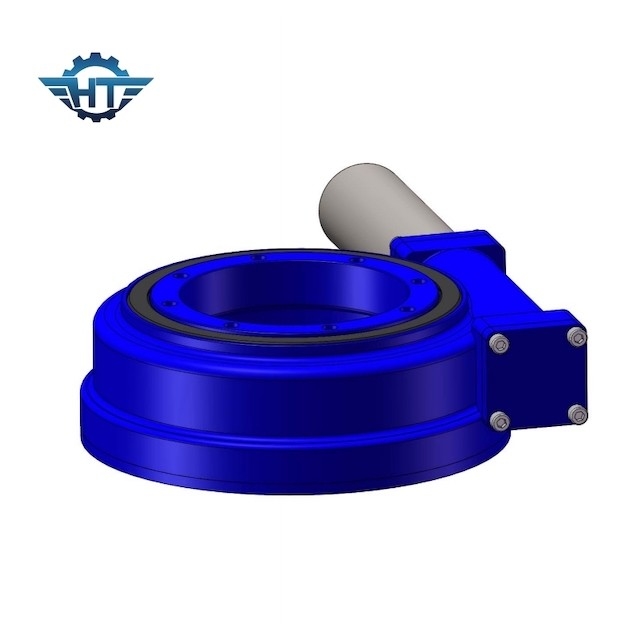

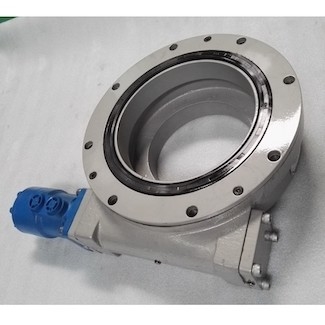

9 inch Worm Gear Slew Drive 24VDC Motor Slewing Ring Drive

Bộ truyền động vòng quay với động cơ bước 24V DC, trình điều khiển và bộ mã hóa cho nhà máy năng lượng mặt trời

Mô tả ổ đĩa vòng quay tay

Ổ quay tay là gì?

Ổ quay (hay gọi tắt là ổ quay) là một hệ thống hoàn chỉnh, sẵn sàng để lắp đặt bao gồm vòng quay (ổ trục) bi hoặc con lăn, con sâu và vỏ bọc hoàn toàn.Nó có thể được tùy chỉnh với hộp số hành tinh thủy lực hoặc điện với cấp IP có thể lựa chọn dựa trên các ứng dụng khác nhau và nhu cầu của khách hàng.Nó có các tính năng chống ăn mòn, chịu tải cao và độ chính xác cao.

Thiết bị truyền động quay theo dõi năng lượng mặt trời sử dụng ổ trục quay và cấu trúc con sâu hình khuyên, có thể đạt được tiếp xúc nhiều răng, có các đặc điểm của mô-men xoắn truyền lớn và hoạt động ổn định;có thể chịu tải trọng hướng tâm và hướng trục lớn và lật ngược mạnh Mô men xoắn (chống gió) đang được sử dụng rộng rãi trong các hệ thống theo dõi sản xuất điện quang điện mặt trời và các ngành năng lượng mới khác của khách hàng trong và ngoài nước.

Tham số hiệu suất mô hình SE


Thuận lợi

Changzhou hangtuo sử dụng công nghệ bao kép để sản xuất bộ truyền động quay vòng với công nghệ con sâu quấn vòng như một phương tiện quan trọng nhất để tối đa hóa tải và cải thiện độ chính xác và hiệu quả truyền động.Khi sâu tiếp xúc với ổ quay, có thể đạt được sự gắn kết nhiều răng và khi sâu được gắn vào, chỉ có thể đạt được sự gắn kết với một răng.Sự gắn kết bề mặt răng của các răng từ 5 đến 11 được tăng lên do đó giúp tăng cường đáng kể sức mạnh và sức mạnh của bộ truyền động.Phạm vi ổ quay của chúng tôi có sẵn trong một số loạt và bao gồm một loạt các mô hình.Phạm vi hiệu suất và kích thước cài đặt có thể đáp ứng nhu cầu của các ứng dụng khác nhau.Hiện tại sản phẩm của chúng tôi có thể chia thành 9 mẫu cơ bản, đường kính mương dao động từ 75mm đến 800mm.Dải tải từ 6kNm đến 220kNm, mômen xoắn đầu ra từ 200Nm đến 63kNm, mômen quay từ 500Nm đến 271kNm, và tỷ số truyền giảm từ 30: 1 đến 156600: 1.Phương thức lắp đặt có thể là ngang, dọc hoặc nhiều trục.

Bạn có thể đặt hàng loại cơ bản (bánh răng hở) hoặc loại kín.Chúng tôi cũng cung cấp ổ quay hai trục (ổ quay đơn quay đồng thời theo cả hai hướng) và ổ kép trục đơn (hai ổ quay truyền động cùng ổ trục quay trên một trục duy nhất).

Các ứng dụng truyền động quay vòng điển hình bao gồm nhà máy năng lượng mặt trời, tuabin gió, xe tải, phương tiện làm việc trên không, thiết bị tiện ích, thiết bị thủy lực, thiết bị dầu khí, thiết bị lái bánh xe, máy xúc và thiết bị nâng tự động.Có nhiều ứng dụng khác chưa được liệt kê đầy đủ, vì truyền động quay vòng là lựa chọn tốt nhất cho các ứng dụng cung cấp tải cao và mô-men xoắn lớn trên cùng một hộp số.

Chúng tôi sản xuất nhiều loại ổ quay khác nhau và cung cấp nhiều loại ổ quay và các bộ phận truyền động.Các ổ quay của chúng tôi có thể tự khóa hoặc ổ quay lại.Bộ truyền động quay vòng tự khóa không đảo chiều khi truyền lực ngược từ vòng quay đến ổ trục sâu, và không cần lắp phanh riêng.Thay vì tự khóa, nó có thể được điều khiển ngược lại.Đối với các ứng dụng thủy lực, chúng tôi cung cấp động cơ thủy lực cho khách hàng.Đối với thiết bị điện, chúng tôi có thể cung cấp hộp giảm tốc và các động cơ khác nhau cho khách hàng của mình.
