Thông tin chi tiết sản phẩm:
|
| Dải xe trượt tuyết: | ± 60 ° | Vật chất: | 42CRMN, 50 triệu |
|---|---|---|---|
| Ứng dụng: | Máy theo dõi năng lượng mặt trời | Sự bảo đảm: | 10 năm |
| Màu sắc: | trái cam | Kích cỡ: | 3 inch đến 25 inch |
| Động cơ: | 24VDC, 220VAC | Worm Gear: | Bao thư kép |
| Làm nổi bật: | Bộ truyền động quay bánh răng hành tinh điện,Bộ truyền động bánh răng dạng xoắn 220VAC,Bộ truyền động bánh răng dạng côn 220VAC |
||

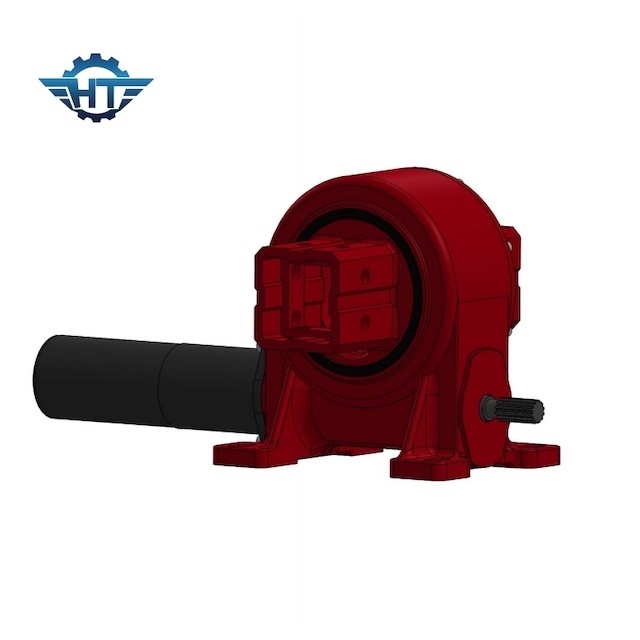

Nhà kín VE8 Bánh răng quay với động cơ bánh răng hành tinh điện cho máy theo dõi năng lượng mặt trời
Mô tả bộ truyền động bánh răng

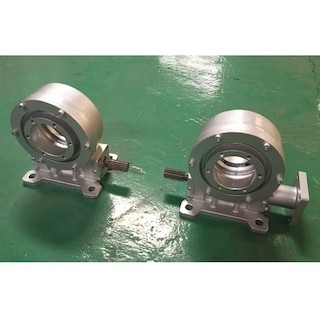

Theo dõi năng lượng mặt trời kèm theo Ổ trượt có nhiều loại như kiểu kín, kiểu vỏ hở, kiểu thẳng đứng, kiểu trục kép, kiểu chính xác cao, kiểu ổ sâu, v.v ... Ổ quay dựa trên cấu trúc bánh răng sâu bao bọc kép, có tính năng tiếp xúc nhiều răng được thiết kế đặc biệt để lái xe tải cao.Nó có mô-men xoắn nghiêng mạnh và chức năng tự khóa tĩnh.
Nguyên lý làm việc của hộp giảm tốc bánh răng hành tinh làm cho bản thân nó phải chịu tải trọng hướng tâm lớn do mômen quay phân bố cân đối.Hơn nữa, bộ truyền động quay vòng của chúng tôi có thể gắn vào các loại động cơ khác nhau, động cơ thủy lực, động cơ điện 24vdc / 12vdc, động cơ servo, động cơ bước và chúng tôi có tất cả các kích thước hộp số quay loạt đáp ứng nhu cầu và nhu cầu khác nhau của khách hàng.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Biện pháp Phòng ngừa Cài đặt
Vòng bi quay mang hầu hết lực bổ sung do kết cấu quay của các bộ phận cơ học tạo ra, và các yếu tố như áp lực tải lớn và môi trường làm việc khắc nghiệt đã đặt ra các yêu cầu cao hơn về hiệu suất của nó.Để đảm bảo tiến độ của hoạt động xây dựng diễn ra suôn sẻ, việc lựa chọn sản phẩm bạc đạn quay có chất lượng cao là điều vô cùng quan trọng, các chi tiết trong quá trình lắp đặt và sử dụng của nó là vô cùng quan trọng.
1. Xác nhận chất lượng.Trước khi lắp đặt ổ trục quay, cần kiểm tra bằng mắt cẩn thận để xác nhận rằng ổ trục quay không bị hư hỏng nhiều trong quá trình vận chuyển, chẳng hạn như ăn mòn và biến dạng nghiêm trọng.
2. Làm sạch tạp chất.Khi có các vật thể lạ như hạt cát, mạt sắt bên trong ổ trục quay sẽ gây mài mòn các bộ phận lân cận trong quá trình vận hành của máy, rung lắc không theo chu kỳ và cũng có thể xảy ra hiện tượng quay không linh hoạt.Rút ngắn tuổi thọ cơ học.
3. Đảm bảo độ chính xác.Sau khi các bộ phận được lắp đặt xong, cần kiểm tra sự tiếp xúc giữa mặt phẳng ổ trục quay và mặt phẳng lắp đặt.Nếu có khe hở, vật liệu có thể lấp đầy khe hở nên được sử dụng để lấp đầy khe hở để tránh ổ trục quay bị biến dạng sau khi bu lông được siết chặt.
