| Brand Name: | HT |
| Model Number: | VE7 |
| MOQ: | 1 miếng |
| Delivery Time: | 3~45 ngày |
| Payment Terms: | T/T |

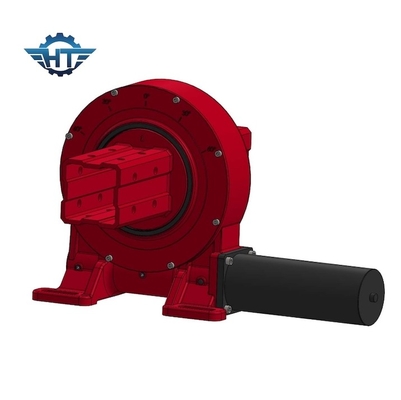

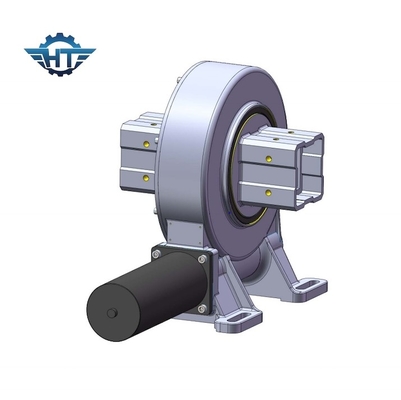

VE7 Hourglass bao bọc Worm Gear Slewing Drive cho hệ thống theo dõi mặt trời duy nhất
Mô tả động cơ xoay bánh răng giun
Động cơ xoay, còn được gọi là động cơ xoay vòng hoặc vòng bi vòng xoay, là một loại hộp số cung cấp chuyển động xoay trong các ứng dụng máy móc.Chúng bao gồm một vòng xoay (một vòng bi lớn) và một cơ chế truyền động, thường là một hệ thống bánh răng giun hoặc một hệ thống bánh xe đẩy.
Hangtuo Mechanical, nằm ở Changzhou, Trung Quốc, có kiến thức phong phú và chuyên gia về thiết kế, phát triển và sản xuất động cơ xoay. Chúng tôi có hơn 10 năm kinh nghiệm.Nhóm của chúng tôi chuyên nghiên cứu và phát triển trong lĩnh vực cụ thể đó.Kinh nghiệm của chúng tôi bao gồm các lĩnh vực công nghệ theo dõi cho hệ thống quang điện, kỹ thuật cơ khí, công nghệ truyền động xoay.
Các thông số hiệu suất của VE
| Các thông số hiệu suất của VE | ||||||||||||
| Mô hình | Động lực đầu ra số (N.m) | Động lực giữ (kN.m) | Động lực nghiêng (kN.m) | Trọng lượng trục (kN) | Trọng lượng phóng xạ (kN) | Tỷ lệ | Hiệu quả |
Chọn chính xác (Độ) |
IP | Tep làm việc ((°C) | Tự khóa | Trọng lượng ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 251 kg |
Nguyên tắc hoạt động
Nguyên tắc hoạt động của động cơ xoay dựa trên truyền dẫn bánh răng.các bánh răng hành tinh trong cơ chế truyền động chuyển mô-men xoắn đến bánh răng vòng ngoài và bánh răng vòng trong, do đó xoay toàn bộ động cơ xoay.Bằng cách điều khiển vòng xoay của cơ chế truyền động, sự xoay của tải được kết nối với động cơ xoay có thể được điều khiển.
Ứng dụng
Các thiết bị theo dõi năng lượng mặt trời bao gồm các hệ thống theo dõi năng lượng mặt trời trục duy nhất và hệ thống theo dõi năng lượng mặt trời trục kép, tuabin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích,Các thiết bị đính kèm thủy lực, thiết bị công cụ dầu, tay cầm lốp xe, thợ đào và thang máy ô tô.
