Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 5 inch | Tỉ số truyền: | 37 |
|---|---|---|---|
| Hiệu quả: | 40% | Loại hình: | trục kép |
| Đăng kí: | hệ thống theo dõi năng lượng mặt trời | Dịch vụ OEM: | có sẵn |
| Nguồn gốc: | Thường Châu, Trung Quốc | Người lái xe: | Động cơ 12/24vdc, động cơ servo |
| Làm nổi bật: | Truyền động xoay trục kép có sâu,Cấu trúc bánh răng Truyền động xoay trục kép,Truyền động xoay trục kép 5 inch |
||

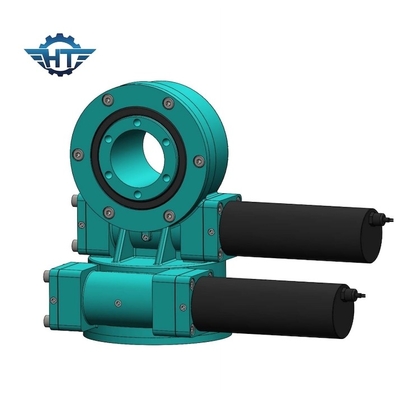

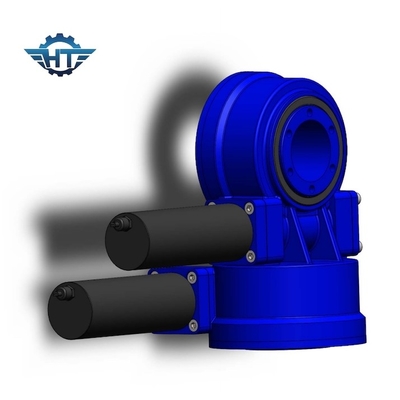

Ổ đĩa xoay trục kép với cấu trúc giun và bánh răng cho hệ thống theo dõi năng lượng mặt trời
Worm And Gear Slew Drive Mô tả
Ổ đĩa xoay bao gồm ổ trục xoay, trục giun, vỏ, ổ trục, động cơ, v.v.Động cơ truyền động trục sâu, vòng ngoài của ổ trục xoay sẽ quay, vòng ngoài tạo ra mô-men xoắn thông qua mặt bích trong khi vòng trong của ổ trục xoay được cố định trong vỏ.
Thông số ổ đĩa xoay mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Nghiêng mô-men xoắn (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng dọc trục (kN) | Tải trọng xuyên tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
địa chỉ IP |
làm việc Tép (℃) |
tự khóa | Trọng lượng (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 705kg |
Hàm số
Ổ đĩa xoay có thể duy trì nhiều tải trọng dọc trục, tải trọng hướng tâm và mô men nghiêng hơn.Bàn xoay hoặc khung quay ở góc phương vị và độ cao được điều khiển bằng ổ xoay.
Đăng kí
Đối với năng lượng mặt trời: Nó được thiết kế trong hệ thống theo dõi năng lượng mặt trời và cải thiện hiệu quả phát điện.
Đối với sử dụng công nghiệp: Chủ yếu được sử dụng để điều khiển hai vật thể quay tương đối 360°.
Thuận lợi
1. Được thiết kế với trục giun đồng hồ cát giúp tiếp xúc nhiều răng hơn và mô-men xoắn cao hơn
2. Tuổi thọ của dịch vụ được tăng lên nhờ bánh răng và đường đua cứng lại
3. Hiệu suất sản phẩm được kiểm tra và đảm bảo chất lượng sản phẩm.
Có nhiều ứng dụng trong đó ổ đĩa xoay có thể được sử dụng, chủ yếu là vì nó hoàn hảo cho các ứng dụng yêu cầu cả lực giữ tải và cường độ mô-men xoắn quay.
