Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 31:1 | Mô-men xoắn đầu ra bình thường: | 533 Nm |
|---|---|---|---|
| Nguồn gốc: | Thường Châu, Trung Quốc | giữ mô-men xoắn: | 7000 Nm |
| Nghiêng mô-men xoắn: | 744 Nm | Mô-men xoắn đầu ra định mức: | 0,065 vòng/phút |
| Cách sử dụng: | Máy theo dõi năng lượng mặt trời | Tính năng bảo vệ: | IP66 |
| Làm nổi bật: | Ổ đĩa xoay 360 độ,Ổ đĩa xoay bánh răng động cơ chải,Ổ đĩa xoay bánh răng sâu 533 Nm |
||

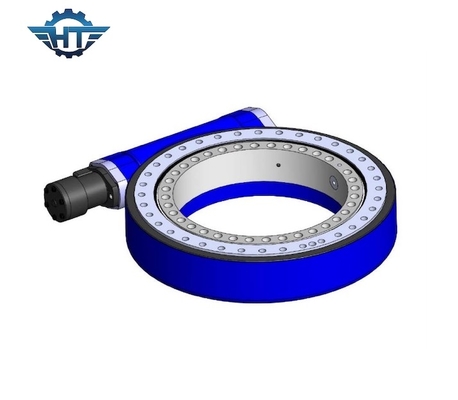

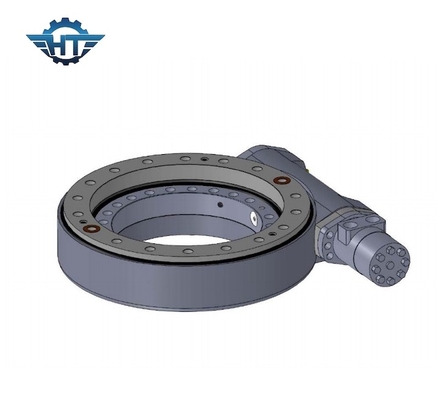

Ổ đĩa xoay xoay 360 độ với động cơ chải và bộ mã hóa cho máy theo dõi năng lượng mặt trời nghiêng
Mô tả ổ đĩa xoay
Ổ đĩa SE của chúng tôi cung cấp lớp vỏ được xếp hạng IP66 giúp bảo vệ gần như hoàn toàn khỏi các phần tử môi trường như bụi bẩn, cát và thậm chí cả nước.Thiết bị thử nghiệm của chúng tôi đảm bảo sản phẩm của chúng tôi có tuổi thọ 30 năm.
Hệ thống truyền động xoay là một đơn vị được xây dựng nhỏ gọn bao gồm một con sâu, bánh răng, đế, nhà, vòng bi và các phụ kiện khác.Bộ phận này mang những ưu điểm của bánh răng và trục vít vào một bộ phận.
Thông số hiệu suất của sê-ri SE
| Thông số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng mô-men xoắn (Nm) |
Giữ mô-men xoắn (Nm) |
trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
địa chỉ IP |
Làm việc Tép. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | số 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 204 |
động cơ điện một chiều
Các loại động cơ khác nhau (động cơ 220VAC, 380VAC, động cơ 12VDC, 24VDC, 48VDC, động cơ servo và động cơ bước) có thể được thiết kế theo yêu cầu của khách hàng.
1. Áp dụng cấu trúc hỗ trợ kép cho trục đầu ra để mô-men xoắn cực đại của hộp số được tăng lên rất nhiều.
2. Bánh xe mặt trời và bánh xe hành tinh được nối với nhau bằng một trục giúp tăng mô-men xoắn cực đại của hộp số và kéo dài tuổi thọ.
3. Chúng tôi sử dụng bánh răng xoắn ốc ở giai đoạn đầu vào để giảm tiếng ồn và vận hành trơn tru ở tốc độ cao.Vòng bánh răng bên trong được tách ra để chúng ta có thể tạo ra nhiều tỷ lệ hơn và thiết kế linh hoạt.Hộp số và động cơ được định vị bằng một đường may cố định bằng vít trong trục giúp tăng độ chính xác ăn khớp và giảm tiếng ồn.
4. Chúng tôi sử dụng giá đỡ chốt lăn bên trong bánh xe hành tinh. Chúng tôi sử dụng mài chốt lăn thay vì mài trượt để tuổi thọ của hộp số dài hơn nhiều.
5. Cấu trúc hỗ trợ kép;Mài bên trong lỗ trong của bánh răng hành tinh làm cho độ tròn lỗ trong nhỏ hơn 0,003mm; chạy bằng cách lăn thay vì trượt;Cạo chính xác bề mặt bánh răng HRC60; Việc áp dụng tất cả các công nghệ này đảm bảo hoạt động siêu yên tĩnh và ổn định và thời gian sử dụng lâu dài hơn 10000 giờ.
