Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 31:1 | Loại hình: | Gửi kèm |
|---|---|---|---|
| Đăng kí: | Hệ thống theo dõi PV | Người lái xe: | động cơ thủy lực |
| Lớp IP: | IP66 | Màu sắc: | như yêu cầu |
| hiệu quả: | 40% | Phản ứng dữ dội: | 0,1 độ |
| Làm nổi bật: | SE Worm Gear Slew Drive,Single Axis Small Gear Slew Drive,PV Gear Slew Drive có độ chính xác cao |
||

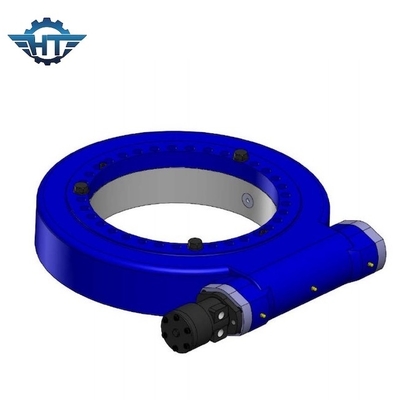

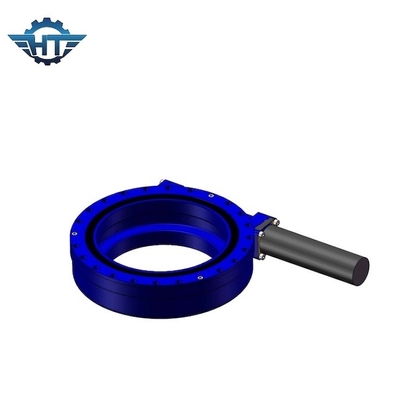

SE Worm Gear Ổ đĩa xoay trục đơn trục nhỏ cho hệ thống theo dõi PV có độ chính xác cao
Ổ đĩa xoay nhỏ Mô tả
Máy theo dõi năng lượng mặt trời phải có chuyển động mượt mà, chậm và chắc chắn.Trình theo dõi phải có độ chính xác vị trí cao và độ tin cậy cao.Những yêu cầu này có thể đạt được bằng các trình điều khiển được thiết kế đặc biệt được gọi là trình điều khiển xoay.
Độ chính xác: 0,1 độ
Có sẵn: 3 inch - 12 inch
cài đặt ngang
Bạn nên lắp ngược các ổ đĩa xoay trên trục phương vị trong các ứng dụng năng lượng mặt trời để bảo vệ tốt hơn và thêm lớp bảo vệ cho trục độ cao.Đối với các ứng dụng khác, hướng lắp đặt phải dựa trên việc đánh giá mức độ bảo vệ và nó sẽ tốt hơn để bảo vệ tốt hơn.
cài đặt dọc
Bạn nên gắn các ổ đĩa xoay đề cập đến bản vẽ gắn lộn ngược trong các ứng dụng năng lượng mặt trời để bảo vệ tốt hơn.Đối với các ứng dụng khác, hướng lắp đặt phải dựa trên việc đánh giá mức độ bảo vệ và nó sẽ tốt hơn để bảo vệ tốt hơn.
Thông số hoạt động của dòng SE
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức | Nghiêng mô-men xoắn | giữ mô-men xoắn | Tải dọc trục | tải xuyên tâm | Hiệu quả | Độ chính xác | tự khóa | Trọng lượng |
| Nm | Nm | Nm | kN | kN | bằng cấp | Đúng | Kilôgam | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | Đúng | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Đúng | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Đúng | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 182 |
Đặc trưng
1. Bằng cách sử dụng ổ trục xoay làm thành phần cốt lõi của nó, ổ trục xoay có thể đồng thời chịu lực dọc trục, lực hướng tâm và mô men nghiêng.
2. Ổ đĩa xoay được áp dụng rộng rãi trong các xe kéo mô-đun, tất cả các loại cần cẩu, nền tảng làm việc trên không, hệ thống theo dõi năng lượng mặt trời và hệ thống năng lượng gió.
3. Hộp số điện và hành tinh có thể được thiết kế theo yêu cầu của khách hàng.
4. Ổ đĩa xoay có ưu điểm là tiết kiệm không gian trong các cơ sở, khả năng chịu tải tối đa trong một thiết kế nhỏ gọn, tuổi thọ cao, giảm chi phí bảo trì, v.v.
bản vẽ kết cấu
1. Cơ sở nhà ở
2. Vòng xoay
3. Đường đua
4. Con dấu
5. Tấm trên cùng
6. Truyền động (động cơ thủy lực/động cơ điện tử)
7. Bộ điều hợp động cơ
8. Vòng chữ O
9. Lỗ đầu vào
10. Trục đối diện với động cơ
11. Nắp cuối
12. Bìa
13. Bộ mã hóa
