Thông tin chi tiết sản phẩm:
|
| Thể loại: | Cơ chế bánh xe giun | Vật chất: | 42CrMo hoặc 50Mn |
|---|---|---|---|
| Ứng dụng: | Trạm năng lượng mặt trời tập trung Fresnel | Sự bảo đảm: | 10 năm |
| Màu sắc: | Màu xám bạc | Thời hạn bảo hành: | 10 năm |
| Động cơ: | 24V DC | Chuyên chở: | bằng đường hàng không, đường biển, đường sắt, tốc hành |
| Làm nổi bật: | Enveloping Worm Gear Slewing Drive,Slewing Drive Gearbox 5 ",Fresnel Concentrated Worm Slewing Drive |
||

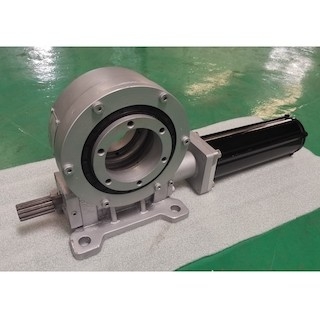

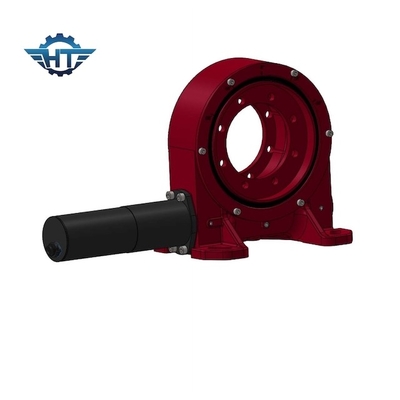

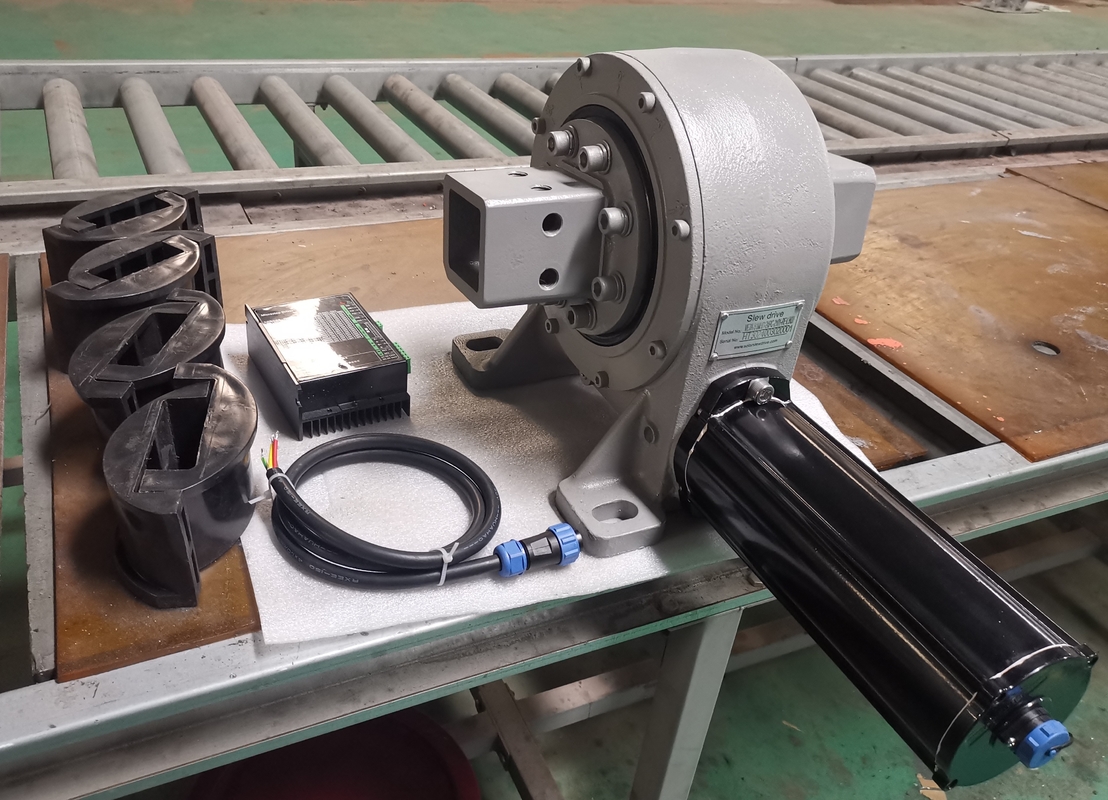

VE7 Vòng bi trượt bánh răng một trục với Nema23 cho các hệ thống theo dõi năng lượng mặt trời
Mô tả Vòng bi Worm Gear Slewing
Trạm năng lượng mặt trời tập trung Fresnel là một loại hệ thống theo dõi năng lượng mặt trời CSP.Nguyên lý làm việc tương tự như phát điện quang nhiệt kiểu máng, ngoại trừ việc sử dụng dàn ngưng cấu trúc Fresnel thay cho gương.Điều này làm cho nó tương đối rẻ tiền, nhưng hiệu quả tương ứng sẽ giảm.
Do hệ thống như vậy chỉ có một số lần tập trung nên chất lượng hơi nước đun nóng không cao dẫn đến hiệu suất phát điện hàng năm của toàn hệ thống chỉ đạt khoảng 10%;nhưng do cấu trúc đơn giản của hệ thống và việc sử dụng trực tiếp môi trường truyền nhiệt để tạo ra hơi nước nên chi phí xây dựng và bảo trì cũng tương đối thấp.
Enveloping Worm Gear Slew Drive Các tính năng
1. Xoay 360 °
2. Kết nối động cơ lái xe ở bên trái hoặc bên phải
3. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản và sử dụng không gian hợp lý
5. Bánh răng sâu tự khóa
6. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
7. Mômen cản trở cao, thích hợp để lắp đặt theo phương thẳng đứng
8. Bảo trì thấp
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Nhà máy điện mặt trời tập trung bộ thu parabol
Áp dụng thiết kế trục ngang bắc nam, cải thiện hiệu quả nhiệt lượng thu được.Thiết kế cấu trúc cơ khí siêu mỏng, bộ thu có thể đạt tốc độ gió ≤ 7m / s, độ chính xác theo dõi là 0,1 °;Tốc độ gió giật ở mọi trạng thái ≤ 20m / s, bộ thu không bị hư hỏng.Trạng thái dừng bảo vệ, tốc độ gió xuống ≤ 32m / s, bộ thu không bị hư hỏng.
