Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 14 inch | Giữ mô-men xoắn: | 54200 Nm |
|---|---|---|---|
| Mô-men xoắn nghiêng: | 68000 Nm | Đầu ra mô-men xoắn: | 6550 Nm |
| Tải dọc trục: | 680 kN | Tải trọng cơ bản: | 230 kN |
| Giấy chứng nhận: | ISO9001, CE | Sơn: | Có sẵn |
| Sự bảo đảm: | 5 năm | Tự khóa: | VÂNG |
| Làm nổi bật: | CE Electric Slew Drive,Electric Slew Drive 680kN,vòng quay bánh răng sâu 680kN |
||

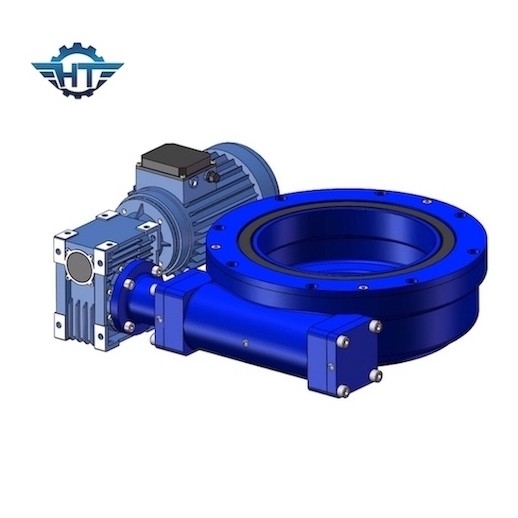

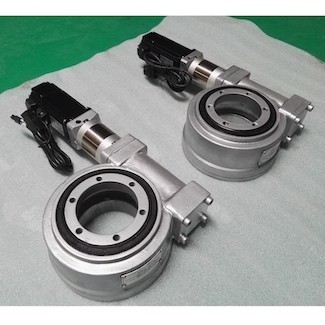

Worm Gear Slew Drive được điều khiển bằng động cơ điện và hộp số cho hệ thống theo dõi năng lượng mặt trời
Mô tả Sản phẩm
Ổ trục quay, còn được gọi là ổ trục vòng quay, là một loại sản phẩm có khả năng chịu tải dọc trục lớn với tốc độ rất thấp.Và tùy từng loại cũng phù hợp để hấp thụ mômen nghiêng.Các vòng quay có sẵn trong các mô hình công nghiệp, trong đó các vòng được làm từ thép rèn và các đường ray bóng cứng cũng được thực hiện.Khi công nghệ đã được cải thiện, nhiều bộ truyền động quay vòng đang sử dụng công nghệ con sâu đồng hồ cát, trong đó con sâu được tạo hình để gắn nhiều răng hơn vào bánh răng.Sự gắn kết răng tăng lên này dẫn đến sức mạnh, hiệu quả và độ bền cao hơn.
Ổ đĩa quay vòng sử dụng công nghệ sâu tiêu chuẩn, trong đó sâu nằm ngang.Tỷ số tốc độ của trục phụ thuộc vào mối quan hệ giữa số ren trên sâu và số răng trong bánh răng sâu hoặc bánh răng.Chúng là các sản phẩm được tiêu chuẩn hóa cho các ngành cụ thể như ngành năng lượng mặt trời và các ứng dụng di động như máy đào.Sâu bọ được cung cấp bởi động cơ điện hoặc động cơ thủy lực, có hoặc không kết hợp với hộp bánh răng hành tinh bổ sung, hộp bánh răng sâu, v.v.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Tải trọng (kN) |
Xuyên tâm Tải trọng (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Tự khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Ứng dụng của ổ quay
Với độ chính xác và mô-men quay tuyệt vời, việc quay vòng của chúng tôi đóng một vai trò quan trọng trong lĩnh vực trí tuệ nhân tạo, chẳng hạn như rô bốt, cửa hàng phun không bụi, cánh tay rô bốt, v.v. Chúng tôi đã phát triển và thiết kế nhiều giải pháp thiết kế cá nhân hóa, Một giải pháp quay hoàn chỉnh là đưa ra kết hợp với các điều kiện hoạt động cụ thể.
Vòng quay của chúng tôi được sử dụng trong cả thiết bị hạng nặng, chẳng hạn như xe bọc thép và thiết bị quang học nhạy cảm.Chúng được đặc trưng bởi sự mạnh mẽ, chính xác và đáng tin cậy.
Máy quay của chúng tôi được sử dụng trong ngành máy xây dựng và đã được khách hàng trong và ngoài nước đón nhận.Ổ trục quay của máy xây dựng là một bệ truyền lực đặc biệt trong máy xây dựng chịu đồng thời lực dọc trục, mômen lật, lực hướng tâm và yêu cầu hai bộ phận quay tương đối với nhau.Ứng dụng ổ trục quay trong ngành công nghiệp máy móc phổ biến hơn, chẳng hạn như: máy móc nâng và dỡ hàng, máy khai thác mỏ, máy móc cảng, v.v.
