Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | Tôi inch |
|---|---|---|---|
| Tỉ số truyền: | 32: 1 | Mô-men xoắn đầu ra định mức: | 400 Nm |
| Giữ mô-men xoắn: | 1800 Nm | Mô-men xoắn nghiêng: | 1000Nm |
| Hiệu quả: | 40% | Bảo vệ chống ăn mòn: | C4, C5 |
| Làm nổi bật: | Bộ truyền động quay điện thủy lực SE1,Bộ truyền động điện kiểu dáng IP66,Bộ truyền động quay vòng thủy lực IP66 |
||

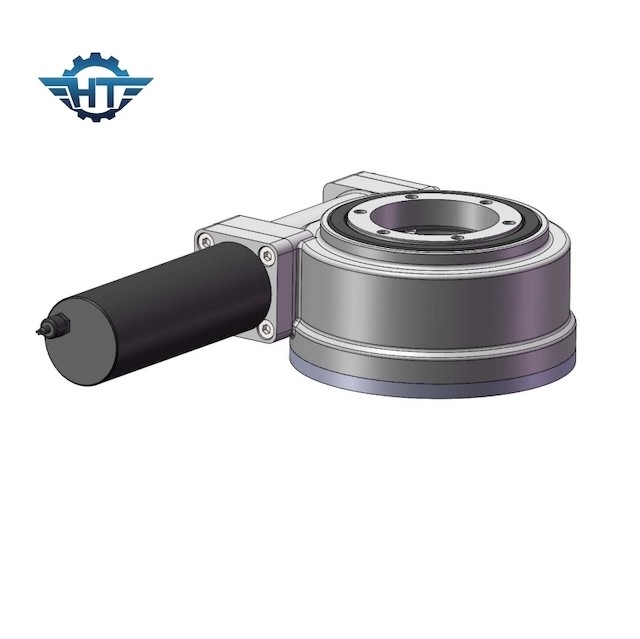

SE1 Worm Gear Slew Drive, IP66 cho trạm theo dõi quang điện đơn nghiêng
SE1 Worm Gear Slew Drive Description
Loại răng: răng xoắn
Tải trọng: tải nhẹ
Loại truyền động: Động cơ truyền động
Đường kính tâm quay: 40mm
Mô-đun: 5
Số trục sâu: 1
Tỷ lệ bánh răng: 32: 1
Hiệu quả: 40%
Bánh răng tự khóa: CÓ
Trọng lượng: 6 kg
Truyền động quay được ứng dụng rộng rãi trong hệ thống theo dõi trục đơn nằm ngang, hệ thống theo dõi đơn nghiêng và hệ thống theo dõi năng lượng mặt trời PV trục kép, hệ thống tháp năng lượng mặt trời heliostat, trạm điện tập trung máng parabol, bộ theo dõi đĩa năng lượng mặt trời và hệ thống nhiệt Fresnel tuyến tính, cũng như cần trục biển, cần cẩu nâng, lấy gỗ, thiết bị khai thác, thiết bị cắt, sàn làm việc trên không, cần cẩu xe tải, giàn khoan, bàn xoay, dây chuyền tự động hóa, v.v.
Thuận lợi
1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Phạm vi xoay 360 độ
3. Bao bọc ổ sâu bên trong
4. Tiếp xúc nhiều răng để đảm bảo tải cao
5. Chức năng tự khóa
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Tải trọng (kN) |
Xuyên tâm Tải trọng (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Tự khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Ghi chú: Để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.
Các ứng dụng
Để cải thiện hiệu suất chuyển đổi của pin mặt trời, phương pháp tự động theo dõi mặt trời thường được áp dụng, để các tấm pin mặt trời hướng về phía mặt trời.Theo xác định, trong cùng điều kiện môi trường, công suất phát của hệ thống phát điện quang điện mặt trời theo dõi tự động toàn phần cao hơn hệ thống phát điện quang điện mặt trời cố định khoảng 35%.Đặc biệt đối với các hệ thống sử dụng mô-đun pin mặt trời silicon đơn tinh thể, do giá thành cao, người ta hy vọng sẽ thu được càng nhiều bức xạ mặt trời càng tốt, và có thể xem xét việc theo dõi mặt trời.
Có ba loại phương pháp theo dõi mảng pin mặt trời: theo dõi trục đơn phẳng, theo dõi trục đơn nghiêng và theo dõi trục kép.Phần mềm học liệu này giới thiệu tính năng theo dõi trục đơn.
