Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 3 inch | Tỉ số truyền: | 31: 1 |
|---|---|---|---|
| Ứng dụng: | Năng lượng mặt trời | Nguồn gốc: | Thường Châu, Trung Quốc |
| Tài xế: | Động cơ DC 12 / 24V | Chứng chỉ: | ISO9001, CE |
| Cài đặt: | Ngang hoặc dọc | Sự bảo trì: | Rảnh rỗi |
| Màu sắc: | như yêu cầu | Phản ứng dữ dội: | 0,1 ° |
| Làm nổi bật: | Bộ truyền động quay vòng điện SE3,Bộ truyền động bánh răng sâu nhỏ,vòng quay bánh răng sâu PV Tracker |
||

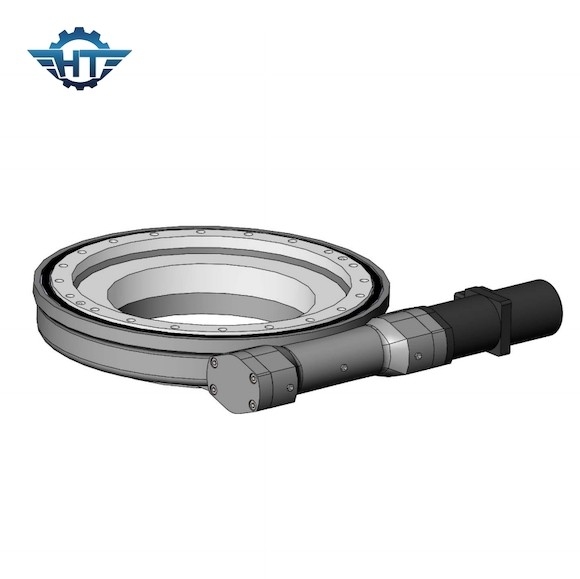

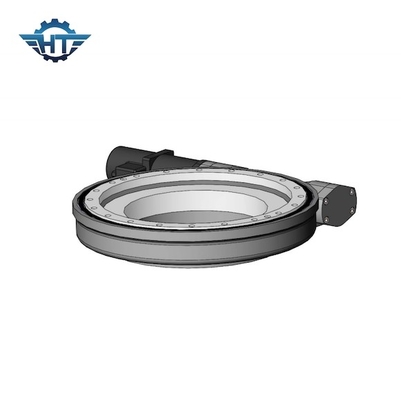

SE3 Bộ truyền động bánh răng dạng côn nhỏ với động cơ điện cho bộ theo dõi PV một trục
Mô tả ổ đĩa bánh răng xoắn nhỏ
Hệ thống truyền động trục quay là một đơn vị được cấu tạo nhỏ gọn bao gồm một vòng quay, tấm đế và ổ sâu.Thiết bị này mang những lợi thế của một vòng quay và một con sâu vào một thiết bị.
Nó phù hợp cho các ứng dụng yêu cầu quay chậm với chuyển động liên tục hoặc theo chu kỳ có khả năng xử lý tải trọng kết hợp.Sản phẩm có kích thước tiêu chuẩn để ghép động cơ điện hoặc thủy lực cũng như ghép toàn bộ hệ thống với thiết bị.
Do tính nhỏ gọn, độ cứng cao và các ưu điểm đã đề cập khác, hệ thống truyền động trục sâu được sử dụng trong các thiết bị khác nhau như bệ lắp ráp di động, hệ thống vệ tinh, cần trục tải thủy lực trên các phương tiện vận tải, cần trục hàng hải nhỏ, thang quay có thể mở rộng, trong các đơn vị bánh lớn các nhà vận tải cổng biển.
Thuận lợi
1. Xoay 360 độ
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
Các thông số của Slewing Drive
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Giữ mô-men xoắn | Tải dọc trục | Tải xuyên tâm | Hiệu quả | Độ chính xác | Tự khóa | Trọng lượng |
| Nm | Nm | Nm | kN | kN | trình độ | Vâng | Kilôgam | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Vâng | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | Vâng | 9 |
| 5 " | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Vâng | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | Vâng | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Vâng | 44 |
| 12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Vâng | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Vâng | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Vâng | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Vâng | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Vâng | 182 |
Các ứng dụng
Hệ thống theo dõi trục đơn nằm ngang
Hệ thống theo dõi trục đơn nằm ngang chủ yếu được áp dụng ở các khu vực vĩ độ trung bình và thấp, kết nối một vài chuỗi trục đơn nằm ngang thông qua một bộ thiết bị lái xe để đạt được theo dõi đồng bộ nhiều chuỗi.Mảng liên kết có thể là 6 chuỗi, 8 chuỗi, 10 chuỗi và 12 chuỗi với công suất lắp module từ 20kWp đến 60kWp.Sản lượng điện bổ sung hàng năm lên đến 15% ~ 23% so với khung cố định.Có thể áp dụng ở các địa hình khác nhau, như sa mạc, bằng phẳng, ao cá trên đất dốc, v.v.
