Thông tin chi tiết sản phẩm:
|
| Thể loại: | Worm và Worm Gears | Vật chất: | 42CrMo, 50 triệu |
|---|---|---|---|
| Sự bảo đảm: | 5 ~ 10 năm | Kích cỡ: | 6 inch |
| Răng: | Răng xoắn | Trình điều khiển Slew: | AC, DC, thủy lực |
| Màu sắc: | như yêu cầu | Ứng dụng: | Năng lượng mặt trời tập trung |
| Làm nổi bật: | 42CrMo Electric Slew Drive,Enlcosed House Electric Slew Drive,Enlcosed House Slewing Ring Drive |
||
Bộ truyền động vòng quay được chứng nhận VE6 CE cho thời gian sử dụng 30 năm Năng lượng mặt trời tập trung
Mô tả hộp số truyền động quay

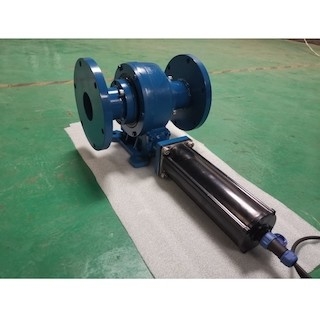

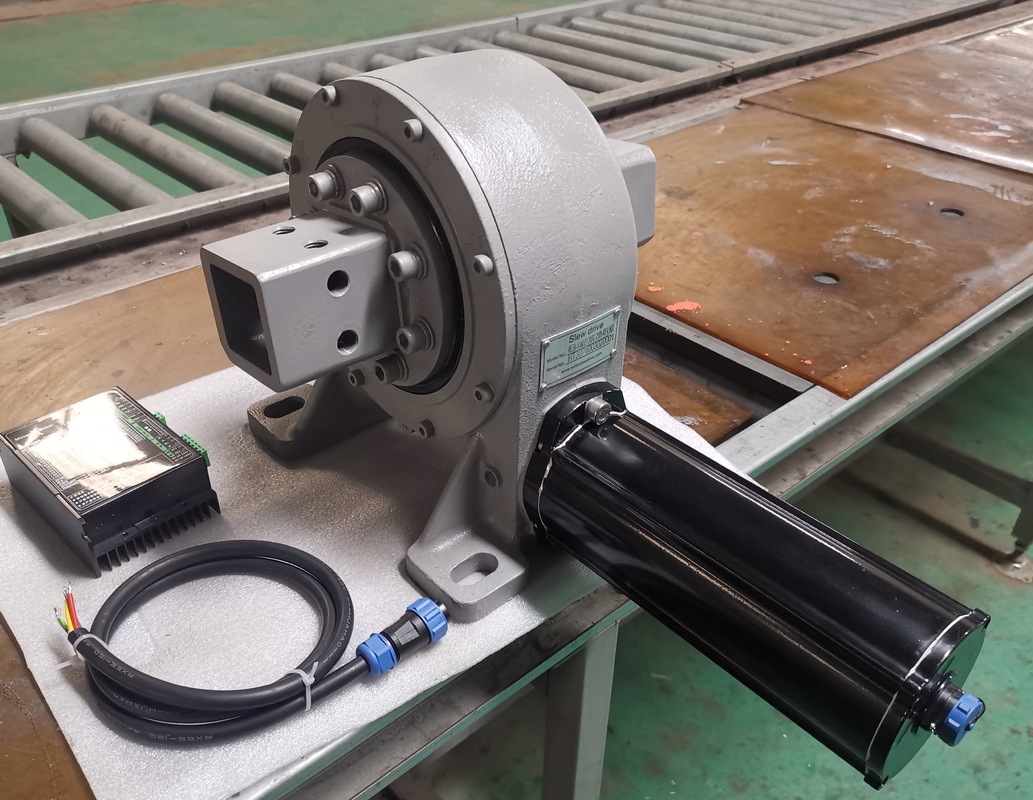

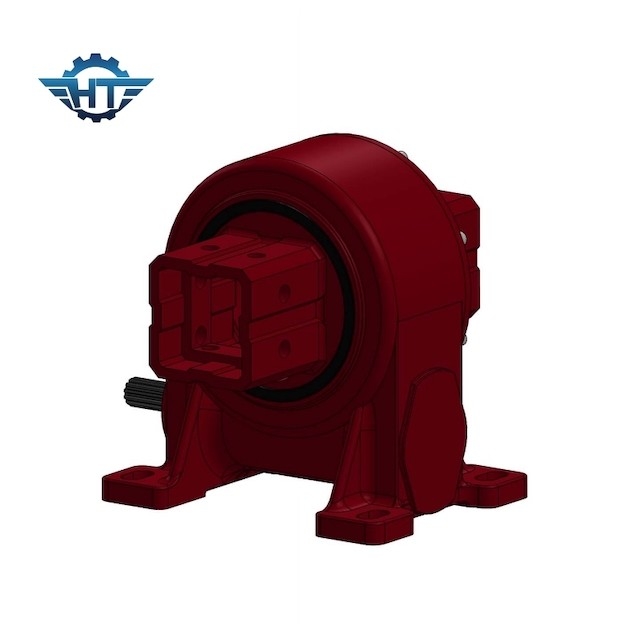

Vỏ bọc kèm Bộ truyền động vòng quay là một đơn vị tất cả trong một bao gồm vòng quay, bánh răng, vỏ và động cơ (điện hoặc thủy lực) và nó được thiết kế để tải hướng trục, xuyên tâm và tải trọng theo mô men.Chúng tôi đã phát triển các ổ quay bánh răng sâu có phản ứng dữ dội đặc biệt cho các ứng dụng cần độ chính xác cao.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Nhiều tùy chọn của ổ đĩa động cơ Worm Gear
1. Tỷ lệ giảm bánh răng 31: 1 thành 150: 1
2. Ngang, dọc hoặc kết hợp lắp nhiều trục
3. Giun đơn hay giun kép
4. Tùy chọn động cơ điện hoặc thủy lực
5. Nhà ở: Mở hoặc Đóng
6. Cấu hình đầu vào tùy chỉnh
7. Thiết kế tùy chỉnh theo yêu cầu ứng dụng
Các ứng dụng
Năng lượng mặt trời tập trung-CSP
Là sản phẩm cốt lõi của hệ thống trường ánh sáng sản xuất nhiệt điện mặt trời, hệ thống theo dõi ảnh hưởng trực tiếp đến hiệu quả thu nhiệt của trường ánh sáng, từ đó ảnh hưởng đến thu nhập đầu tư của nhà máy điện.Là thành phần cốt lõi của hệ thống theo dõi, bộ giảm tốc hồi chuyển ảnh hưởng trực tiếp đến độ chính xác theo dõi của hệ thống theo dõi, vì vậy nó được gọi là "trái tim" của hệ thống theo dõi.
