Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | 9 inch |
|---|---|---|---|
| CHU KỲ NHIỆM VỤ: | 30 năm | Độ chính xác: | 0,15 độ |
| Tài xế: | Xe máy điện | Màu sắc: | như yêu cầu |
| Đang chuyển hàng: | bằng đường biển, đường hàng không, tốc hành, đường sắt | Bưu kiện: | trường hợp ván ép |
| Làm nổi bật: | Đồng hồ cát Worm Worm theo dõi năng lượng mặt trời Drive Slew Drive,Linkage ngang Bộ theo dõi năng lượng mặt trời theo chiều ngang,Hourglass Worm Single Axis Slewing Drive |
||

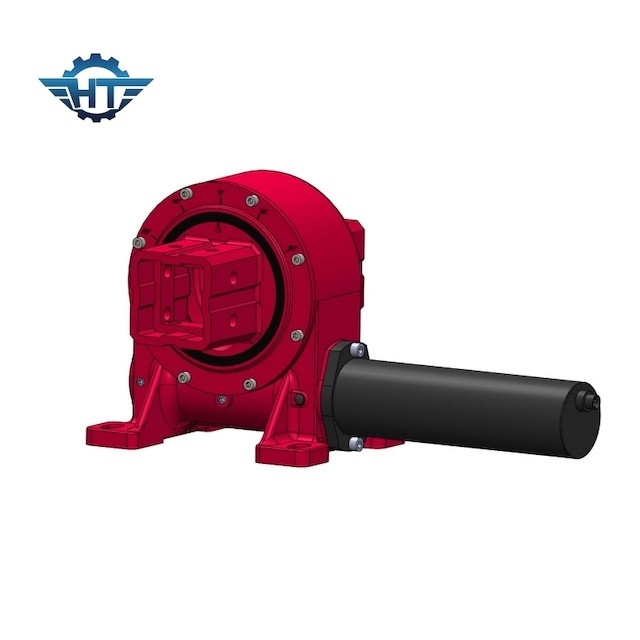

VE9 Bánh răng giun đồng hồ cát năng lượng mặt trời cho hệ thống theo dõi trục đơn ngang liên kết
Đồng hồ cát Worm bánh răng Slew Drive Mô tả
Bộ truyền động quay vòng Hourglass VE9 còn được gọi là bộ truyền động quay vòng một trục thẳng đứng.Đây là một ổ đĩa thẳng đứng, được bao bọc hoàn toàn, không yêu cầu các thành phần khác để lắp.Nó có thể được lắp đặt dễ dàng trên tấm chỉ bằng bốn bu lông.Nó được sử dụng phổ biến nhất ở trung tâm của các máy theo dõi năng lượng mặt trời một trục để giữ cho mảng năng lượng mặt trời vững chắc trong cơn bão gió lớn mà không bị vỡ.Nó cũng có thể được lắp đặt ở cả hai phía của hệ thống theo dõi năng lượng mặt trời trục đơn.Bộ truyền động quay vòng của chúng tôi sử dụng công nghệ con sâu đồng hồ cát sẽ cung cấp mức độ bền và sức mạnh lớn nhất, do đó tăng tuổi thọ trường và giảm thời gian ngừng hoạt động.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Hệ thống theo dõi trục đơn nghiêng
So với hệ thống theo dõi trục đơn phẳng, hệ thống theo dõi trục đơn nghiêng có góc nghiêng nhất định giữa trục quay và mặt phẳng nằm ngang, có lợi thế nhất định trong việc thu nhận bức xạ ở các khu vực có vĩ độ cao hơn.
