Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SE17 | Chứng chỉ: | ISO, CE |
|---|---|---|---|
| NHÀ Ở: | Kèm | Vật chất: | Thép cứng |
| Mô-men xoắn nghiêng: | 135600 Nm | Sự bảo đảm: | 5 ~ 10 năm |
| Độ chính xác: | 0,1 độ | Màu sắc: | Khách hàng yêu cầu |
| Làm nổi bật: | Bộ truyền động điện ngang 17 ",Hộp số truyền động dạng thanh IP66 Thép cứng,động cơ truyền động quay ngang 17" |
||

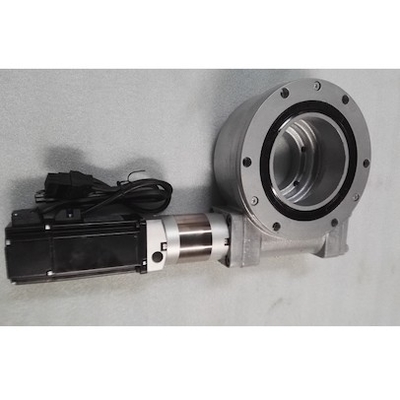

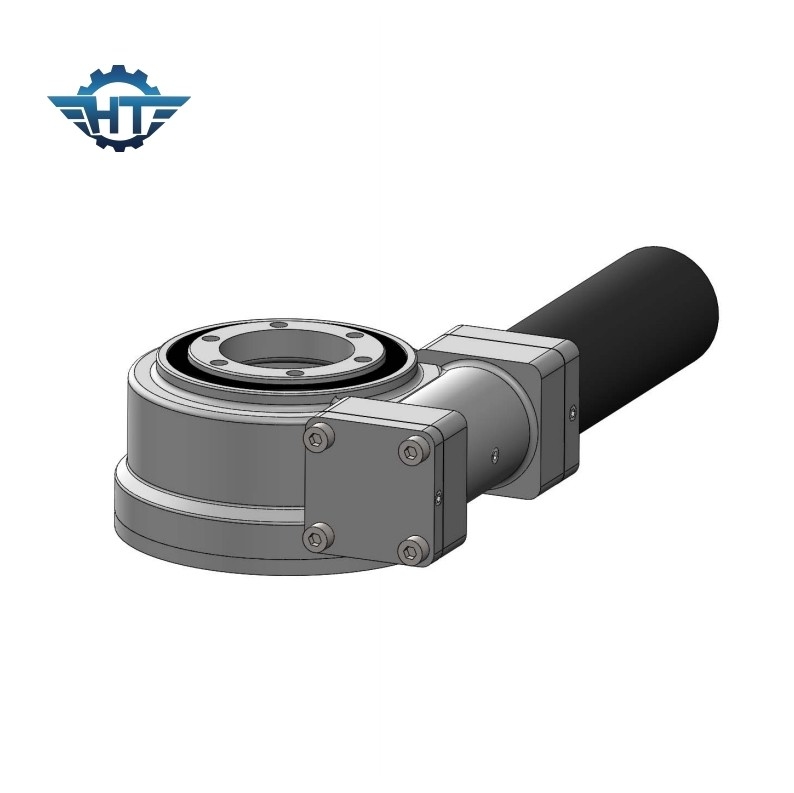

Hộp số giun một trục ngang SE17, Loại IP66 cho Máy theo dõi PV trường mở
Hộp số Trục đơn
Bộ theo dõi năng lượng mặt trời tối đa hóa sản lượng điện của hệ thống năng lượng mặt trời bằng cách di chuyển các tấm pin theo mặt trời suốt cả ngày, điều này tối ưu hóa góc mà các tấm pin của bạn nhận được bức xạ mặt trời.Máy theo dõi năng lượng mặt trời thường được sử dụng cho nhà máy năng lượng mặt trời lớn gắn trên mặt đất.
Có nhiều loại bộ thu năng lượng mặt trời một trục khác nhau như bộ theo dõi năng lượng mặt trời trục đơn thẳng đứng, bộ theo dõi ngang, bộ theo dõi năng lượng mặt trời có tiêu đề, v.v. Các bộ truyền động quay vòng SE được sử dụng rộng rãi trong hệ thống theo dõi năng lượng mặt trời một trục vì hiệu suất cao và dễ lắp đặt.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Tải trọng (kN) |
Xuyên tâm Tải trọng (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Tự khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Hệ thống theo dõi năng lượng mặt trời trục đơn xiên phẳng
"Đĩa đơn xiên phẳng", hay "đơn trục phẳng có độ nghiêng" là sản phẩm của sự kết hợp giữa hai chế độ trên.Thực tế, đĩa đơn nghiêng phẳng nên thuộc loại trục đơn phẳng, trục quay của nó nằm ngang, và toàn bộ hệ thống theo dõi của anh ta có thể theo hệ trục đơn phẳng.Điểm khác biệt là mỗi thành phần trên trục quay của nó có độ nghiêng nhất định về phía nam.
Mặc dù trục đơn nghiêng phẳng kết hợp một số ưu điểm của trục đơn phẳng và trục đơn nghiêng nhưng trong thực tế ứng dụng do những đặc điểm riêng của nó cũng có những điểm cần chú ý:
1. Vì những thiếu sót của hiệu suất nhận bức xạ thấp đơn trục phẳng đối với góc độ cao mặt trời thấp rõ ràng hơn ở vĩ độ trung bình và cao, nên đồng trục xiên phẳng cũng phù hợp hơn với vĩ độ trung bình và cao;
2. Khác với hệ trục đơn nằm ngang, các thành phần được bố trí liên tục theo hướng bắc nam, trong hệ trục đơn nghiêng nằm ngang, do các thành phần nghiêng về hướng nam nên cần mô phỏng và xác định hướng bắc. -south khoảng cách giữa các thành phần;
3. Kể từ khi mô-đun được lát gạch theo góc nghiêng tối ưu, tốc độ tiếp nhận bức xạ giảm dần.Đồng thời, do góc nghiêng quá lớn, khoảng cách giữa nam và bắc của mô-đun quá lớn, làm tăng diện tích đất và chi phí khung.Do đó, trong hệ đơn nghiêng phẳng, chỉ cần nâng góc nghiêng của các cấu kiện lên một lượng thích hợp và góc nghiêng không được quá lớn.
