Thông tin chi tiết sản phẩm:
|
| Thể loại: | Worm Gear | Gói vận chuyển: | hộp ván ép |
|---|---|---|---|
| Ứng dụng: | Năng lượng mặt trời hình parabol | Thời hạn bảo hành: | 10 năm |
| Màu sắc: | như yêu cầu | Kích cỡ: | 3 inch đến 25 inch |
| Ly thân: | không tách rời | Tính năng: | phản ứng dữ dội nhỏ |
| Làm nổi bật: | Ổ đĩa quay điện 12V,Bộ truyền động quay vòng kèm theo trạm CSP,ổ đĩa quay vòng bằng năng lượng mặt trời Trạm CSP |
||

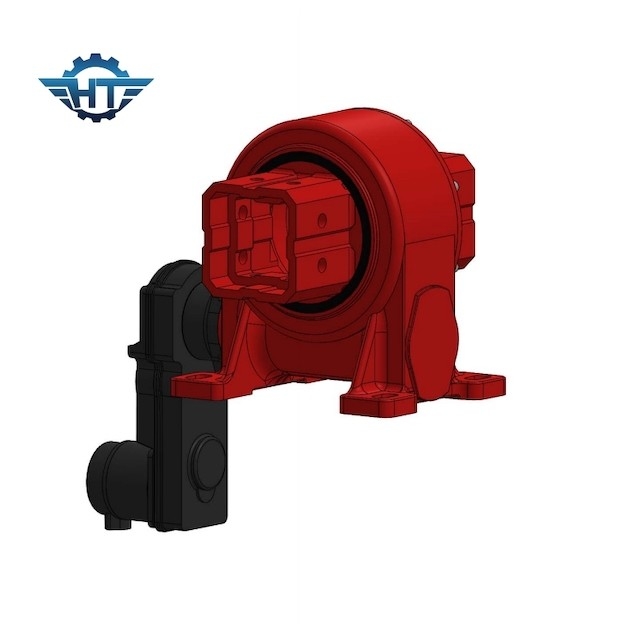

Bộ truyền động năng lượng mặt trời kèm theo VE6 với động cơ bước 24VDC cho năng lượng mặt trời Parabol

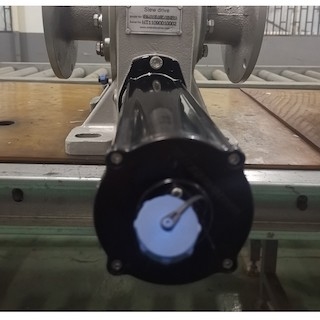

Mô tả ổ đĩa điện quay
Các bộ truyền động quay với độ chính xác cao với động cơ điện 24 / 12V hoặc động cơ bước được thiết kế trong các trạm năng lượng mặt trời (CSP) tập trung như heliostat, parabol, Fresnel và trạm quang điện tập trung (CPV).Bộ truyền động quay dọc có thể quay theo một hướng và cải thiện hiệu suất phát điện.Chúng cũng có thể được áp dụng trong các giải pháp theo dõi năng lượng mặt trời trục đơn & trục kép PV tracker, v.v.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Hệ thống máng với ổ quay
Đường đáy thuộc hệ tiêu điểm tuyến tính.Gương ngưng tụ hình parabol dạng máng được sử dụng để tập trung ánh sáng mặt trời vào tiêu cự, và một bộ thu hình ống được lắp đặt trên tiêu cự để hấp thụ năng lượng bức xạ mặt trời hội tụ.
Ưu điểm của hệ thống máng là công nghệ thuần thục nhất, bản thân thiết bị trong từng mắt xích tương đối đơn giản, việc sản xuất hàng loạt và lắp đặt không khó, chi phí bảo dưỡng cũng thấp hơn.Điều này đưa tuyến kỹ thuật này trở thành loại trạm CSP có công suất lắp đặt lớn nhất hiện nay.Tuy nhiên, do hiệu suất thu nhiệt thấp, không thể đốt nóng môi chất truyền nhiệt lên nhiệt độ quá cao, và nó có xu hướng được thay thế dần bằng các hệ thống tháp.
