Thông tin chi tiết sản phẩm:
|
Tỉ số truyền: | 61: 1 | Hiệu quả: | 40% |
---|---|---|---|
Gõ phím: | Gửi kèm | Ứng dụng: | Sử dụng công nghiệp và máy theo dõi PV |
Dịch vụ OEM: | Có sẵn | Lớp IP: | IP66 |
Màu sắc: | như yêu cầu | Vật chất: | QT |
Làm nổi bật: | solar tracker drive,slewing drive for solar tracking system |

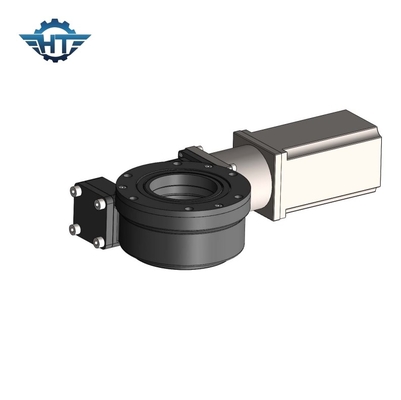

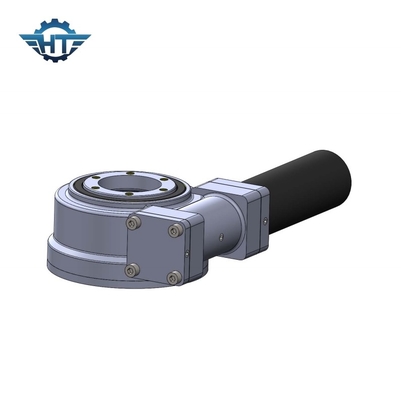

Động cơ bước truyền động một trục Worm bánh răng quay để sử dụng trong công nghiệp và máy theo dõi PV
Mô tả ổ Worm Gear Slewing Drive
Ổ đĩa vòng quay một trục SE9 có thể phù hợp với nhiều ứng dụng và đi kèm với nhiều tùy chọn, bao gồm:
1. Động cơ thủy lực
2. Động cơ điện
3. Động cơ khí nén
4. Bộ mã hóa
5. Phanh
6. Theo dõi độ chính xác đến 0 °
7. Mở khung
8. Khung xe kín
Các thông số hiệu suất của dòng SE
Tham số hiệu suất mô hình SE | ||||||||||||
Mô hình |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Cân nặng (Kilôgam) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ~ + 120 | Đúng | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ~ + 120 | Đúng | số 8 |
5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ~ + 120 | Đúng | 12 |
7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ~ + 120 | Đúng | 21 |
9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ~ + 120 | Đúng | 49 |
12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ~ + 120 | Đúng | 61 |
14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ~ + 120 | Đúng | 63 |
17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ~ + 120 | Đúng | 105 |
21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ~ + 120 | Đúng | 149 |
25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ~ + 120 | Đúng | 204 |
Các ứng dụng
Thiết kế kèm theo giúp Seri SE có khả năng chống lại tác hại của gió, mưa và các môi trường khắc nghiệt khác và là giải pháp lý tưởng để khớp chuyển động quay tương đối của hai vật thể.Bộ truyền động quay vòng SE Series có thể được sử dụng cho cả các ứng dụng trong nhà và ngoài trời, bao gồm:
1. Xe cẩu
2. Món ăn vệ tinh
3. Máy theo dõi năng lượng mặt trời
4. Tua bin gió
5. Thiết bị Tiện ích
6. Thang máy ô tô
