Thông tin chi tiết sản phẩm:
|
| Nguồn cấp: | 24 VDC | Mô hình: | Dòng SE |
|---|---|---|---|
| Tính năng: | Ổ quay có độ chính xác cao | Vật chất: | Vật đúc |
| Chứng nhận: | ISO9001, CE | Đầu ra mô-men xoắn: | 0,4 ~ 21 KNM |
| Sự bảo vệ: | IP66 | Nguồn gốc: | Thường Châu, Trung Quốc |
| Làm nổi bật: | slewing drive for solar tracking system,slew drive for solar tracker |
||

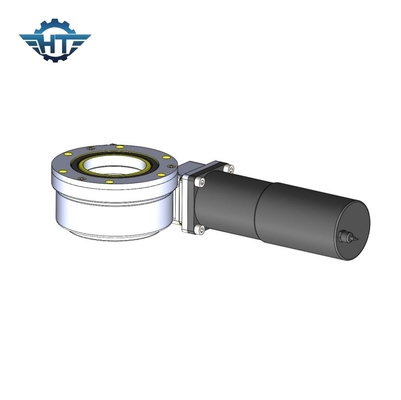

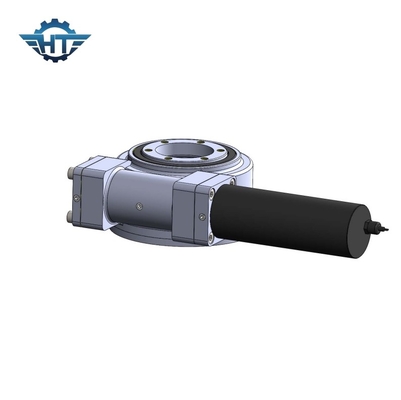

Ổ đĩa nhỏ bằng năng lượng mặt trời Worm có độ chính xác cao với bề mặt bánh răng làm nguội cho máy theo dõi năng lượng mặt trời
Mô tả ổ Worm năng lượng mặt trời nhỏ
Truyền động quay vòng là một hộp số có thể giữ tải trọng hướng tâm và hướng trục một cách an toàn, cũng như truyền một mô-men xoắn để quay.Sự quay có thể theo một trục hoặc nhiều trục với nhau.Truyền động quay được tạo ra bằng cách sản xuất bánh răng, vòng bi, phớt, vỏ, động cơ và các thành phần phụ trợ khác và lắp ráp chúng thành một hộp số hoàn chỉnh.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Mô hình |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Cân nặng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 204 |
Ứng dụng
Hệ thống truyền động tay quay chủ yếu được sử dụng trong nền tảng lái xe đặc biệt, xe tải hạng nặng, cần cẩu container, cần cẩu gắn trên xe tải, cần cẩu xe tải, phương tiện làm việc trên không, cần trục, cần cẩu giàn, trạm năng lượng gió nhỏ, thông tin liên lạc hàng không vũ trụ, thu nhận vệ tinh, theo dõi năng lượng mặt trời hệ thống và nhiều ngành công nghiệp khác.Đặc biệt trong những năm gần đây, sự phát triển nhanh chóng của ngành sản xuất điện quang năng lượng mặt trời được ứng dụng rộng rãi.Bộ truyền động quay được sử dụng trong ngành sản xuất điện quang năng lượng mặt trời và thường được trang bị cho động cơ giảm tốc quay hoặc động cơ giảm tốc xoay chiều;trong máy xây dựng, động cơ thủy lực chủ yếu được cấu hình như một bộ truyền động lực.
