Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 102: 1 | tính năng: | Nhà ở khép kín |
|---|---|---|---|
| Ứng dụng: | Theo dõi PV | Dịch vụ OEM: | Có sẵn |
| Người lái xe: | Động cơ điện | Lớp IP: | IP66 |
| Màu sắc: | như yêu cầu | sự chính xác: | 0,15 ° |
| Làm nổi bật: | hydraulic slew motor,solar tracker drive |
||

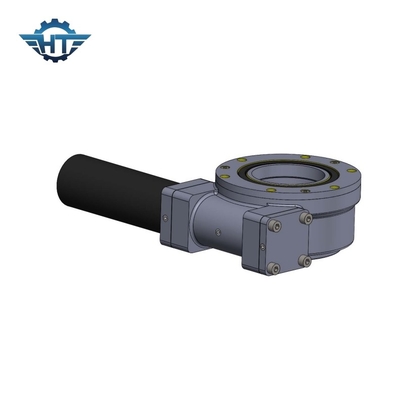

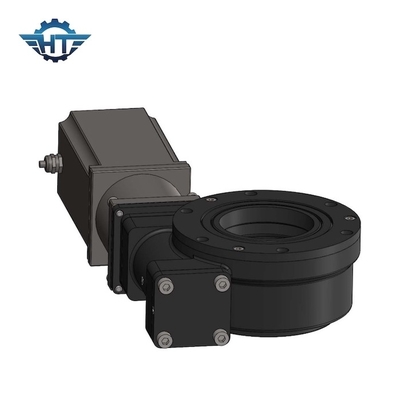

Ổ đĩa quay điện gắn ngang với chức năng tự khóa để theo dõi PV
Mô tả ổ đĩa điện quay
Về cơ bản, thiết bị truyền động quay vòng có thể được chia thành thiết bị truyền động quay vòng ổ giun đơn và thiết bị ổ đĩa quay vòng kép.
Sản phẩm có thể được sử dụng cho vận tải tấm phẳng, cần trục và cần trục cột đơn, nâng hạ, với cần trục ô tô, phương tiện bay trên không, năng lượng mặt trời hành trình trong ngày, thiết bị tự động hóa và các thiết bị cơ khí khác.Trong ngành sản xuất năng lượng quang điện mặt trời, bộ truyền động quay vòng thường được trang bị động cơ hành tinh DC hoặc động cơ giảm tốc AC, và động cơ thủy lực được sử dụng làm hệ thống truyền động điện trên máy xây dựng.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Mô hình |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Cân nặng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 204 |
Ứng dụng
Bộ truyền động quay vòng thủy lực này sử dụng thiết kế nhỏ gọn, tạo điều kiện thuận lợi cho cả việc lắp đặt và bảo trì.Tất cả những ưu điểm này làm cho hệ thống truyền động quay vòng phù hợp với nhiều loại phương tiện xây dựng, máy xúc bánh xích, phương tiện chạy trên không, xe bánh xích, v.v.
